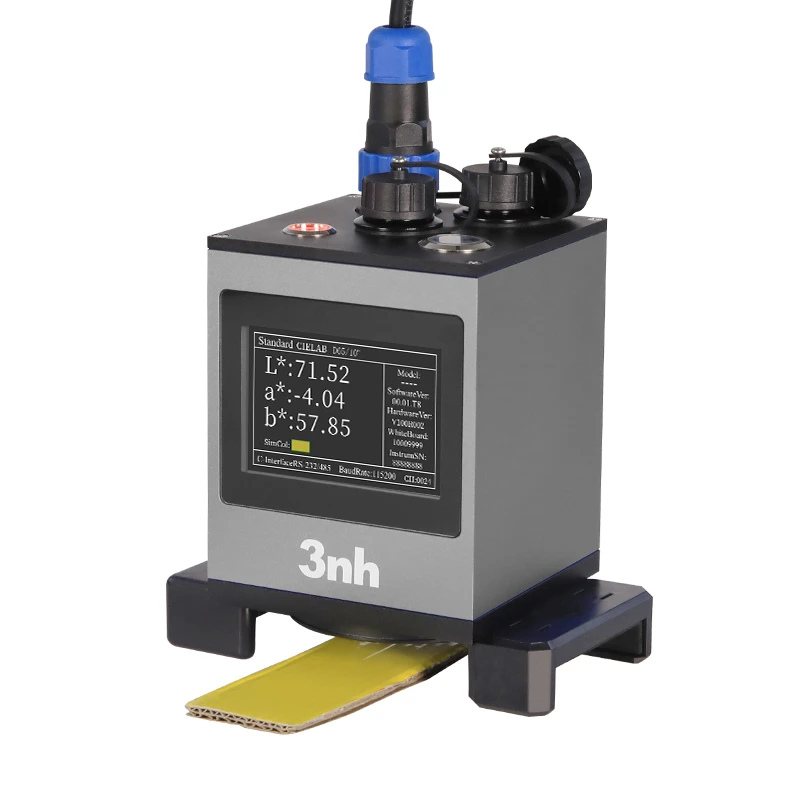

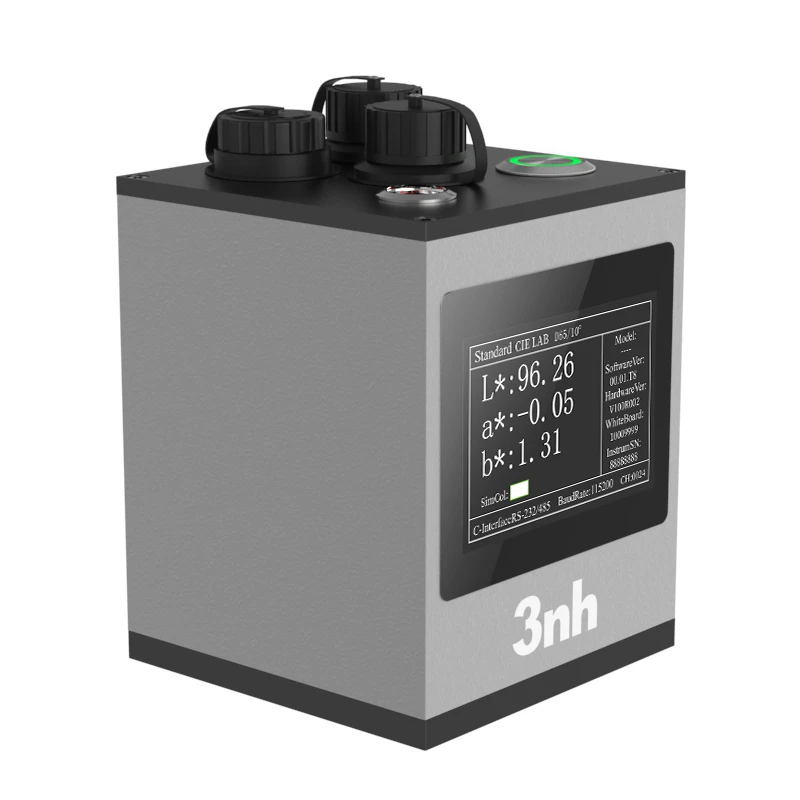

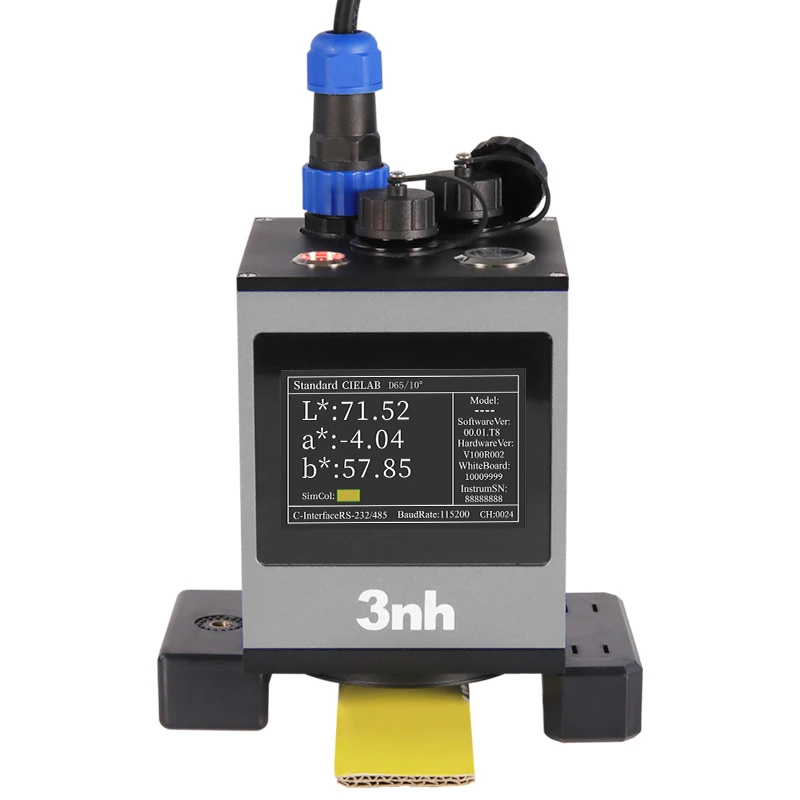

YL72 45/0 бесконтактный спектрофотометр

Высокоточное нерушительное измерение

YL72 - это бесконтактный спектрофотометр промышленного класса с оптической геометрией 45/0, предназначенный для бесплатного измерения цвета на жидкостях, пастах, порошках и деликатных поверхностях. Он имеет фиксированное бесконтактное расстояние 7,5 мм, измерительную диафрагму Φ8 мм и источник света светодиода полного спектра (400-700 нм).


Ключевые моменты

  • Оптическая геометрия: 45/0 (45 круговое равномерное освещение 0 приема);

  • Кремниевый фотодиодный массив (20 групп в двух рядах)

  • Безконтактное расстояние: 7,5 мм (±0,15 мм)

  • Сверхвысокая точность с повторяемостью ΔE*ab≤0.015 и межинструментальным соглашением ΔE*ab≤0.2

  • Бесплатная интеграция в автоматизированные производственные линии

  • Поддерживает множество цветовых пространств и осветителей для пищевой, косметической, покрытий, печати и автомобильной промышленности

YL72 45/0 бесконтактный спектрофотометр Инструкции Руководство по эксплуатации YL72 45/0 бесконтактный спектрофотометр ПДФ
Это YL72 Инструменты сертифицированы с
certify
1 Годы гарантии (Дополнительный период поддержки 3 годы)

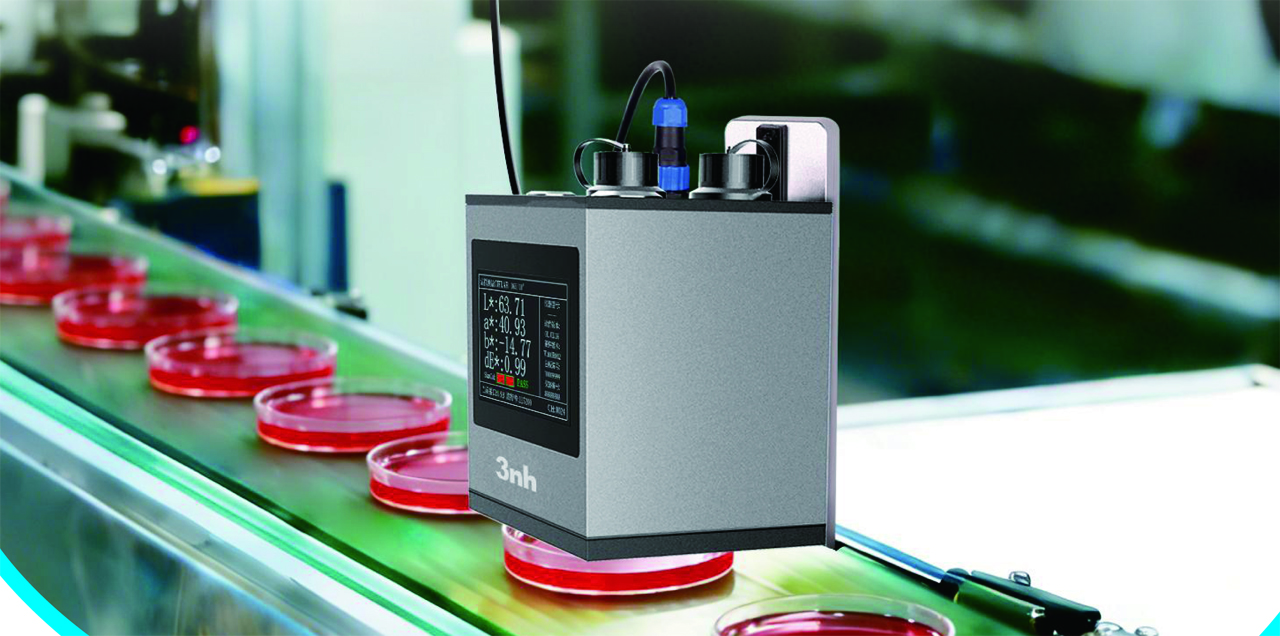

YL72 is used for color measurement in production lines

3nh YL72 онлайн бесконтактный спектрофотометр принимает нано - спектральную технологию. Он может быстро и неразрушительно собирать данные о хроматичности жидкостей, паст, порошков и уязвимых поверхностей. Специально разработан для автоматизированных производственных линий, он поддерживает стабильную работу без вмешательства человека. Он сочетает в себе высокоскоростное измерение с различными функциями связи и может быть гибко установлен на сборных линиях и роботизированных руках. Он контролирует и передает данные в режиме реального времени, что позволяет эффективно контролировать качество.

Производительность измерений: точная и эффективная

1. Безконтактное измерение

YL72 принимает оптическую структуру 45/0 и бесконтактное расстояние 7,5 мм для реализации бесконтактного измерения между испытательным зондом и измеряемым образцом, и применяется к точному измерению цвета специальных образцов, таких как жидкость, паста, порошок и хрупкая поверхность в автоматической производственной линии.

2. Высокоточное обследование

Повторяемость значения хроматичности YL72 настолько высока, как ΔE*ab≤0,015, а межстанционная разница контролируется при ΔE*ab≤0,2, что обеспечивает последовательность результатов измерений различных партий и различных устройств и переопределяет промышленный стандарт качества.

3. Высокоскоростное измерение

Измерение может быть завершено не раньше 0,11 секунды, поддерживая запуск прибора или онлайн-запуск управления, гибкую настройку одного/нескольких средних измерений, беспрепятственное соединение с производственной линией, онлайн-мониторинг в режиме реального времени и замечательную эффективность производства.

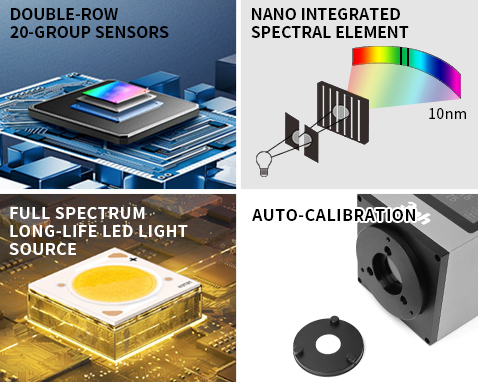

Мощное оборудование

1. Кремниевый фотодиодный массив (20 групп в двух рядах) датчик

Двухрядный 20-групповый кремниевый фотодиодный массив с конструкцией большой площади, сильный свет ненасычен, низкая чувствительность к свету высока, диапазон спектрального ответа охватывает 400-700 нм, выход 10 нм, диапазон измерения отражения составляет 0-200%, а информация о видимом свете точно захватывается.

2. Наноинтегрированное спектральное устройство

Он обладает способностью разделения света в наномасштабе, что может точно отделять свет с различными длинами волн и эффективно гарантировать точность данных каждой полосы.

3. Полный спектр длительного срока службы светодиодный источник света

Источник освещения прибора охватывает весь спектр 400-700 нм и имеет достаточное спектральное распределение в видимом диапазоне, что избегает спектральной потери белого светодиода и обеспечивает точность результатов измерений прибора. Срок службы источника света составляет до 5 лет, и он может поддерживать более 3 миллионов измерений.

4. Интеллектуальная автоматическая калибровка

Встроенная интеллектуальная функция автоматической калибровки может быстро завершить калибровку после запуска без ручного вмешательства, обеспечивая долгосрочную стабильную работу. С помощью магнитной коррекционной кронштейна легко управлять и уменьшать человеческую ошибку.

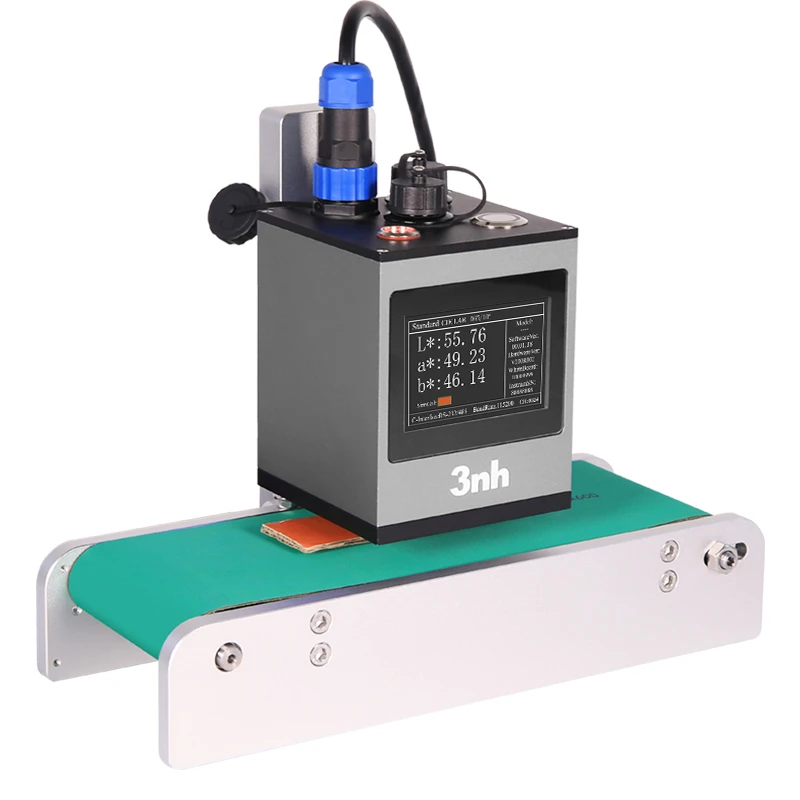

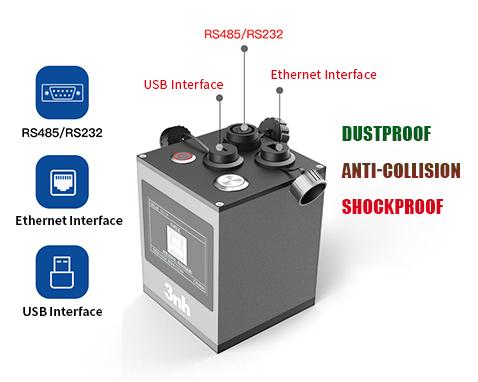

Интегрированная конструкция автоматической производственной линии

1. Богатые и универсальные интерфейсы для многомашинного совместного измерения

Оснащен USB, RJ45, RS485, RS232 и другими основными интерфейсами, он поддерживает многомашинную связь и совместную работу. Он может быть быстро подключен ко всем видам автоматических производственных линий, и может быть построена полная распределенная система измерения цвета для удовлетворения многоточного синхронного мониторинга цвета сложных производственных линий.

2. Высокий уровень защиты

Уровень защиты IP66, водонепроницаемый и пылеустойчивый, и устойчивый к сложной промышленной среде.

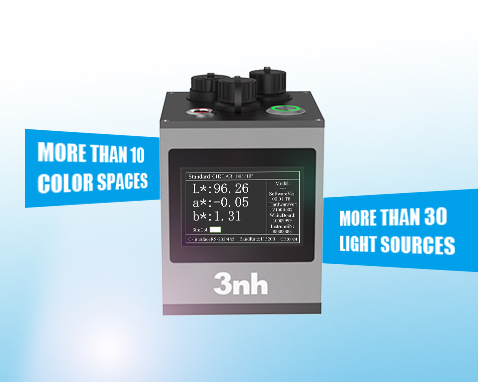

Многоцветное измерительное пространство и источник света наблюдения

Предоставить CIELAB, XYZ, YXY, LCH, CIELUV, Musell, S-RGB, Hunter LAB, β XY, DINLAB 99 цветовых пространств и различные источники света наблюдения A, B, C, D50, D55, D65, D75, F1, F2, F3, F4, F5, F6, F7, F8.F9, F10, F11, F12, CWF, U30, U35, DLF, NBF, TL83, TL84, ID50, ID65, LED-B1, LED-B2, LED-B3, LED-B4, LED-B5, LED-BH1, LED-RGB 1, LED-BH1.



Поле применения

Он может применяться к требованиям автоматической производственной линии пищевых продуктов и напитков, косметики, печати, анодирования, покрытия, бумажной промышленности, автомобильной линии распыления, текстильной производственной линии, производственной линии пластика и других отраслей промышленности, и может быть установлен непосредственно на сборной линии или механической руке. Мониторинг цвета продукции в режиме реального времени, синхронная передача данных, предоставление немедленной обратной связи для качества продукции.

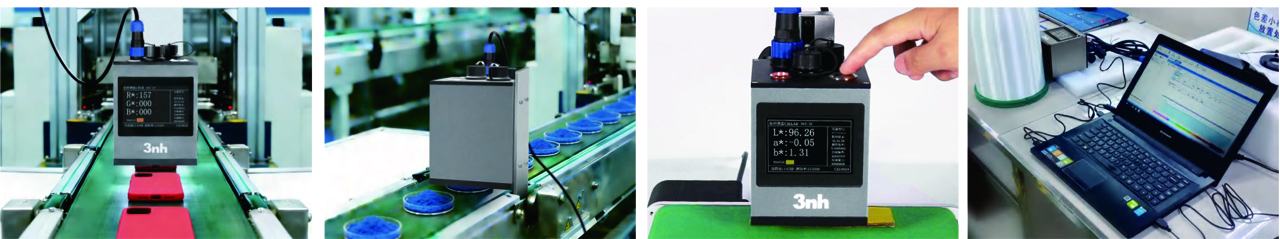

YL72 цвет измерения показывают случай

YL72_Color_Measurement_Case


YL72 series 45/0 Non-Contact Spectrophotometer

Product Model

YL72

Optical Geometry

45/0(45 circular uniform illumination 0 reception);
Meet the standards of CIE No.15, GB/T 3978, GB 2893, GB/T 18833, ISO 7724-1, ASTM E 1164, DIN 5033 TEIL 7.

Features

The non-contact test between the test probe and the sample to be tested realizes the non-contact precise color measurement of liquid, paste, powder and fragile surface. It is mainly used in accurate color measurement and quality control of automatic production line; The measurement time can be as fast as 0.11 seconds. It can communicate with other systems through 485 or USB, and is equipped with upper computer software.

Light Source

Full spectrum LED light source

Splitting Mode

Nano-integrated spectral device

Sensor

Silicon photodiode array (20 groups in two rows)

Wavelength Range

400~700nm, 10nm output

Display Accuracy

0.01

Reflectivity Resolution

0.01%

Reflectance Range

0~200%

Measuring Aperture

Φ8mm

Non-contact Distance

7.5mm(±0.15mm)

Sample Height

The thickness is not limited, and only the test probe is used.

Measurement and Observation Mode

Visual

Measuring Time Interval

1S

Measurement Mode

Instrument trigger or online control trigger

Color Space

CIE LAB,XYZ,Yxy,LCh,CIE LUV,Musell,s-RGB,HunterLab,βxy,DIN Lab99

Color Difference Formula

ΔE*ab,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00，ΔE(Hunter),DINΔE99

Other Chromaticity Indexes

Spectral reflectance, Wi (ASTM E313, CIE/ISO, AATCC, Hunter, ISO 2470/R457, Taube, Berger, Stensby), Tint (CIE/ISO),YI(ASTM D1925,ASTM 313),Metamerism index MI,Color fastness, color fastness, strength, coverage, blackness (My,dM), color density CMYK.

Observer Angle

2°/10°

Illuminants

A,B,C,D50, D55,D65,D75,F1 ,F2,F3,F4,F5 ,F6,F7,F8, F9,,F10,F11,F12, CWF,U30,U35,DLF, NBF,TL83,TL84, ID50,ID65,LED-B1 ,LED-B2,LED-B3,LED-B4 ,LED-B5,LED-BH1,LED-RGB1, LED-V1,LED-V2

Displayed data

Data, sample chromaticity value, color difference value/graph, color simulation, qualified/unqualified results, display tolerance can be set.

Measuring Time

The fastest time is 0.11 seconds (about 0.2 seconds)

Calibrate

Intelligent automatic calibration

Waterproof Grade

IP66

Repeatability

In the optimal test mode (when the single measurement time is 1.0 seconds): Chromaticity value: within ΔE*ab 0.015 (after preheating, measure the average value of the whiteboard for 30 times at intervals of 5s).

Inter-station Difference

Within ΔE*ab 0.2 (average value of 12 color swatches of BCRA series Ⅱ)

Accuracy Assurance

Ensure that the first-level measurement is qualified

Measurement Method

Single measurement, average measurement (2~99 times)

Dimension

100*100*140mm

Weight

About 1400g

Power Supply

DC 24V,3A power adapter supplies power.

Illuminant Life Span

More than 3 million measurements in 5 years

Display

TFT true color 3.5inch

Interface

USB, RS485, RS232, Ethernet, external trigger, analog signal output.

Language

Simplified Chinese, traditional Chinese, English

Operating Environment

0~40℃, 0~85%RH (no condensation), altitude: below 2000m m

Storage Environment

-20~50℃, 0~85%RH (no condensation)

Standard Accessory

Power adapter, manual, USB cable, RJ45 network cable, RS485 multi-computer communication cable, RS232 communication cable, standard calibration board and black calibration box.

Note:

It is subject to change without prior notice.



Наши ценные клиенты

  • вектор логотипа птиц
  • логотип партнера Vishay
  • Клиент jaquar
  • Клиент световой
  • клиент cipla
  • клиент swaraj
  • Логотип клиента mohani
  • кубический логотип клиента

Часто задаваемые вопросы YL72  Столовые спектрофотометры

Да, мы предлагаем бесплатные образцы для теста, вы можете заказать образцы, чтобы испытать наше отличное качество и обслуживание.

Для консистенции цвета обоев и контроля качества (включая полноцветные, печатные, текстурированные и рельефные обои), эти 3nh спектрофотометры обеспечивают оптимальную производительность:


1. TS8560 Benchtop (лаборатория & R & D - лучшая точность)

  • d/8° интегрирующая сфера, двойный режим SCI/SCE

  • ΔE*ab ≤ 0,01 (повторяемость), IIA ≤ 0,1

  • Многообразные диафрагмы (Φ3/8/15/25 мм) — идеально подходит для больших обоев с рисунком

  • УФ-контроль (для оптических осветителей в бумаге)

  • Лучшее для: лабораторная формулировка, стандартизация цвета, последовательность партии к партии

  • TS8560 Benchtop instrument


2. Портативный TS7700 (производство и поле)

  • d/8° (SCI/SCE), ΔE*ab ≤ 0,02

  • Ручный, быстрый, нерушительный

  • Большая диафрагма (Φ20mm) уменьшает неравномерность текстуры/узора

  • Лучшее для: проверки производственной линии, входящая инспекция склада, сопоставление на месте

  • TS7700 Portable spectrophotometer instrument

3. PS2080 Портативный (текстурные/узоры обои)

  • d/8°, сменные диафрагмы (Φ4/8мм + 1×3мм)

  • Высокая стабильность для грубых/рельефных поверхностей

  • УФ включен для флуоресцентных чернил/бумаги

  • Лучше всего для: сложных печатных, текстурированных или металлических обоев

  • PS2080 Portable spectrophotometer

4. NS800 (экономически эффективный рутинный контроль качества)

  • Геометрия 45/0, ΔE*ab ≤ 0,04

  • Сенсорный экран, простая работа

  • Лучшее для: единообразные цветные обои, основное производство QC

  • NS800 Hand Held Spectrophotometer

Краткая рекомендация

  • Высшая лабораторная точность: TS8560

  • Лучшее портативное производство: TS7700

  • Лучший для текстурированных / узоры: PS2080

  • Экономический рутинный контроль качества: NS800

Все обеспечивают стабильное, повторяемое измерение цвета для рулонов обоев, панелей и печатных узоров.


Чтобы ответить на этот вопрос, сначала нужно уточнить свои конкретные потребности:

  • Это для простого контроля качества цвета (QC)?

  • Для координации с управлением цветом цепочки поставок?

  • Чтобы контролировать цветовую стабильность онлайн?

  • Вам нужна компьютерная цветовая коррекция или цветовая коррекция производства?

  • Каков ваш бюджет?

  • Систематический контроль и оценка цветовых характеристик в окрашенных продуктах?

Если на первоначальной стадии вы не полностью понимаете свои требования, наши инженеры по управлению цветами готовы общаться с вами. Мы рекомендуем решения, адаптированные к вашим потребностям. Когда позволяют условия, мы можем предоставить демонстрации прототипов и испытания, чтобы убедиться, что прибор соответствует вашим практическим требованиям применения.

Настольный спектрофотометр не является универсально лучше - он превосходит портативные устройства в точности и лабораторных испытаниях, в то время как портативные модели выигрывают за гибкость на месте. Кто из них лучше, полностью зависит от ваших сценариев тестирования, требований к точности и рабочего процесса.


Преимущества Benchtop Spectrophotometer

  • Более высокая точность измерений и повторяемость, отличное соглашение между приборами

  • Поддерживает анализ полного спектра, более геометрические оптические конструкции

  • Большая диафрагма испытания, совместима с изогнутыми, текстурированными и массовыми образцами

  • Идеально подходит для лабораторного контроля качества, исследований и разработок, соответствия формулы и стандартной калибровки цвета

  • Стабильная производительность, менее затрагиваемая внешним светом и окружающей средой


Преимущества портативного спектрофотометра

  • Компактный, легкий, испытать в любом месте в любое время (производственная линия, склад, проверка на месте)

  • Быстрое измерение одним кликом, не требуется фиксированная мощность и лабораторное пространство

  • Идеально подходит для инспекции входящего материала, проверки места производства в режиме онлайн, сравнения цвета поля

  • Более низкие затраты и более простая эксплуатация для работников фронтовой линии


Какой из них выбрать?


Выберите столовую, если вам нужно:

Лабораторные исследования и разработки, высокоточная цветовая классификация, создание стандартной базы данных образцов, строгий контроль качества для косметики, пластмасс, текстиля и пищевых продуктов.


Выберите портативный, если вам нужно:

Быстрое обнаружение на месте, мобильное отбор проб на производственной линии, измерение цвета на открытом воздухе и на месте.


Всегда образец предварительного производства перед массовым производством; Всегда окончательная проверка перед отгрузкой;
