Обзор печатных приборов для измерения цвета

При контроле и обнаружении цветов, дентиметры, колориметры и спектрофотометры служат основными инструментами для измерения цвета в печати. Хотя эти три прибора имеют разные функции, все они измеряют цвет с помощью отраженного (или передаваемого) света. Процесс включает освещение образца стандартным источником света внутри прибора, где образец избирательно поглощает, отражает и рассеивает свет. Фотодетектор прибора затем обнаруживает отраженный свет и сравнивает его со стандартным источником света. При использовании фильтра с одной длиной волны или разделителя спектрального луча датчик анализирует цвет и интенсивность по длине волны, обрабатывает информацию и предоставляет необходимые данные, такие как значения плотности или колориметрические параметры.

1. Денситометры

• Обычно конструируется с 3-4 фильтрами (красный, зеленый, синий и т.д.), каждый из которых позволяет приблизительно 1/3 видимого спектра достичь фотодетектора. Они измеряют весь видимый спектр, чтобы получить значения плотности желтых, пурпурных и циановых чернил.

• Встроенные функции часто включают: плотность, скорость захвата чернила, шкала серого, насыщенность, площадь точек, ошибку тона и контраст печати. Среди них измерение плотности является наиболее важной функцией, поскольку значения плотности непосредственно отражают информацию о толщине чернила и концентрации на печатных листах.

2. Колориметры

• В настоящее время на рынке доступны два типа: тристимулозные колориметры и спектральные колориметры.

• Колориметры Tristimulus предназначены для наблюдения за цветом, функционируя аналогично человеческому глазу, в то время как дентиметры предназначены с особой чувствительностью к чернилам.

• Колориметры Tristimulus могут обрабатывать и вычислять различные цветовые данные (например, преобразование цветового пространства, расчет цветовой разницы) и позволяют пользователям нарисовывать цветовые координаты в 3D-пространстве - функции, недоступные в дентисометрах.

• Колориметры Tristimulus: похожие по конструкции на дентистометры, они включают в себя первичные цветовые (красный, зеленый, синий) фильтры, которые разделяют видимый белый свет на три первичных цвета. Ключевые различия:

• Спектральные колориметры (спектроколориметры): разделяют видимый спектр на очень узкие интервалы, каждый из которых представляет различные длины волн белого света. Разделяя спектр на множество небольших сегментов, они собирают больше данных, предлагая большую точность и лучшую повторяемость измерений, чем дентитометры. Как и тристимульные колориметры, спектральные колориметры преобразуют измерения в три отображаемых числа. Хотя они идеально подходят для точного воспроизведения цвета (хотя и менее надежны, чем спектрофотометры), они имеют ограничения в четырехцветной печати по сравнению с дентиметрами, которые могут индивидуально измерять такие показатели, как плотность, скорость площади точек и скорость захвата чернил - функции, которые колориметры не имеют, поскольку они измеряют только цвет.

3. Спектрофотометры

• Как и колориметры, спектрофотометры имеются в двух типах: на основе фильтра и на основе спектральной дисперсии, с принципами измерения, аналогичными спектроколориметрам. Видимый спектр делится на сегменты с помощью узкополосных фильтров (на основе фильтра) или дифракционных решеток (на основе дисперсии). Приборы на основе фильтров работают аналогично дентитометрам, но с большим количеством фильтров, что обеспечивает высокое спектральное разрешение. Их простая конструкция делает их прочными и способными выдерживать суровые повседневные условия. Напротив, спектрофотометры на основе дисперсии чувствительны к ударам, хрупки, дорогие и непригодны для полевого или производственного использования, что делает их более подходящими для лабораторных установок.

• Все спектрофотометры могут выводить те же данные, что и колориметры, и дополнительно предоставлять спектральные кривые. Каждая кривая представляет измеренный цвет, позволяя идентифицировать компоненты пигмента чернила, такие как отпечаток пальца.

В целом, интеграция колориметрических измерений и измерений плотности в один прибор идеально подходит для печатной промышленности. Такие приборы, как спектрофотометр Gretag SPM 100 от Gretag, Швейцария, были разработаны. Хотя в настоящее время они дорогие, они представляют будущее измерения цвета в печати.

Требования к использованию приборов для измерения цвета в печати

Требования к цветовым денситометрам

1. Простота использования и стандартизация: в экспериментальном производстве контроль качества печати в значительной степени зависит от дентиметров. Трудные процессы измерения и калибровки могут повлиять на скорость и точность. Необходимы также регулярные проверки калибровки с использованием специализированных отражающих (или передающих) серых шкал.

2. Чувствительность, подходящая для измерения цвета печати: обычно с использованием источника света CIE A и плотности T-статуса. Плотность T-статуса является объективным физическим измерением, предназначенным для разделения цветов и печати, с синим, зеленым и красным светом в качестве дополняющих цветов желтых, пурпурных и циановых чернил, что позволяет эффективно обнаруживать и контролировать модуляцию первичного цвета и относительную толщину слоя чернил во время разделения цветов и печати.

3. Соблюдение спецификаций производительности: Дэнситометры должны соответствовать стандартам точности, повторяемости, воспроизводительности и внутренней последовательности, что позволяет сравнивать производительность и измерять за определенные временные рамки.

Требования к колориметрам

1. Портативная конструкция: позволяет гибкое позиционирование на испытательных печатах и адаптируется к измерениям листов большого формата.

2. Геометрия измерения: 45°/0° или 0°/45°; стандартный источник света: C или D65; CIE 2° небольшое поле зрения стандартного наблюдателя (подходит для оценки небольших цветных областей в печати).

3. Измерительная диафрагма ≤ 5 мм: поскольку цветовые патчи печати обычно<10mm² (e.g., 6mm² on print quality control strips) and continuous-tone color images require even smaller measurement ranges, the aperture should not exceed 5mm.

4. Выходные значения: Включать стандартные цветовые значения (например, XYZ) и цветовые координаты CIE LAB/CIE LUV.




Ключевые термины Примечания

• Денситометр: измеряет плотность чернила, что имеет решающее значение для оценки толщины и концентрации чернила.

• Колориметр Tristimulus: имитирует восприятие цвета человеческим глазом, подходит для преобразования цветового пространства.

• Спектрофотометр: обеспечивает спектральные кривые для точного анализа пигмента, идеально подходящие для лабораторного использования.

• CIE Lab/LUV: Международные цветовые пространства для стандартизированного представления и сравнения цветов.

В печатной, упаковочной и бумажной промышленности,

Решение для измерения цвета упаковки коробки

Серия колориметров Threenh предлагает исключительную точность и эффективность. Специально разработан для 100% контроля качества цвета в мягкая упаковка, Упаковка табака, подаваемая в сети, бумага, асептическая упаковка, алюминиевая фольга, сепараторы литиевых батарей, пластиковые пленкии других широких веб-приложений.

От экструзии, печати и ламинирования / покрытия до перекатки и резки, он может быть интегрирован во весь производственный процесс. Это позволяет 100% автоматизировать проверку качества, оптимизировать производительность и снижать производственные затраты.

Решение для измерения цвета мягкой упаковки

В ответ на потребности в проверке цвета картонной упаковки, такие как фармацевтическая упаковка, табачная упаковка, упаковка электроники 3C, упаковка косметики, этикетки, карты, упаковка продуктов питания, гофрированная упаковка и жидкая упаковка, Threenh специально разработала разнообразный спектр серий продуктов колориметра.

Наша цель - всеобъемлющее обеспечение последовательности цвета печати и упаковки от контроля источника до окончательного осмотра, одновременно повышая эффективность производства и качество продукции. Благодаря нашим гибким цветовым решениям, в сочетании с различными продуктами и методами тестирования, вы можете действительно достичь 100% управления цветом для последовательности во всех ваших упаковочных продуктах.

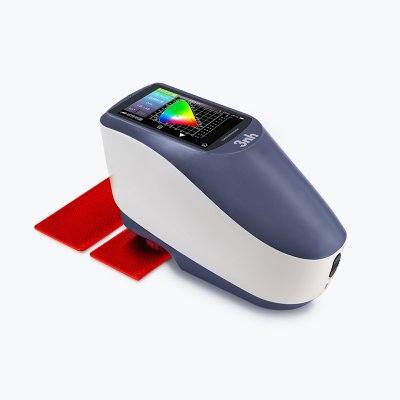

Нужно ли точно измерить плотность цвета? Узнайте о 3nh' с спектрофотометры . доверенный по всему миру для стабильного управления CMYK, калибровки цвета и передовых спектроколориметрических характеристик. 3NH является ведущим производителем и поставщиком печать цветовых измерительных приборов . Приборы разработаны с высококачественной технологией и эргономической конструкцией. Свяжитесь с экспертами сегодня, чтобы узнать больше о его пригодности в вашей отрасли.
