Безконтактный спектрофотометр YL3160

Онлайновое измерение цвета промышленной сборной линии

Онлайн цветовой датчик YL3160 является эффективным устройством обнаружения. Он использует оптическую структуру 45/0 и высокоточную технологию спектрального анализа, позволяющую быстро и неразрушительно измерять спектр отражения и данные хроматичности на поверхности объектов.


Ключевые моменты

  • Двойный датчик изображения CMOS

  • Богатый индекс измерения, множественные источники света наблюдения

  • Автоматическая диафрагма измерения различает

  • Автоматическая функция компенсации температуры и влажности, делает данные измерения более точными

  • Камера расположена, четко подтверждает измеренную область

  • Принять комбинацию полного спектра светодиодного источника света и ультрафиолетового источника света

  • Программное обеспечение для управления цветами

Это YL3160 Инструменты сертифицированы с
certify
1 Годы гарантии (Дополнительный период поддержки 3 годы)

YL3160 - это бесконтактный спектрофотометр промышленного класса с оптической структурой 45/0, предназначенный для онлайн-измерения цвета без физического контакта. Он устраняет загрязнение и повреждение образца, что делает его идеальным для интеграции в промышленные производственные линии и роботизированные руки. Сочетая технологию бесконтактного онлайн-измерения с интеллектуальной системой управления закрытым циклом, она обеспечивает высокоточный цветовый мониторинг, обратную связь данных в режиме реального времени и оптимизированные производственные процессы. Этот прибор отвечает строгим требованиям современного производства для эффективного, нерушительного и автоматизированного контроля качества. Введение продукта.

Продукт YL3160 Безконтактный спектрофотометр Особенности

Уникальный метод измерения

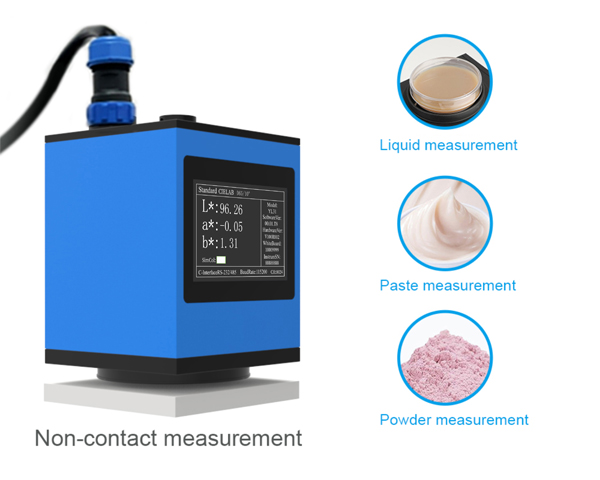

Безконтактное измерение: нет необходимости напрямую контактировать с образцом. Это не только предотвращает повреждение образца, но и предотвращает загрязнение прибора образцом. Особенно подходит для образцов, которые являются коррозивными, жидкими, пыльными и т.д., которые могут повредить прибор, а также мягких, легко деформируемых или неравномерных образцов поверхности.

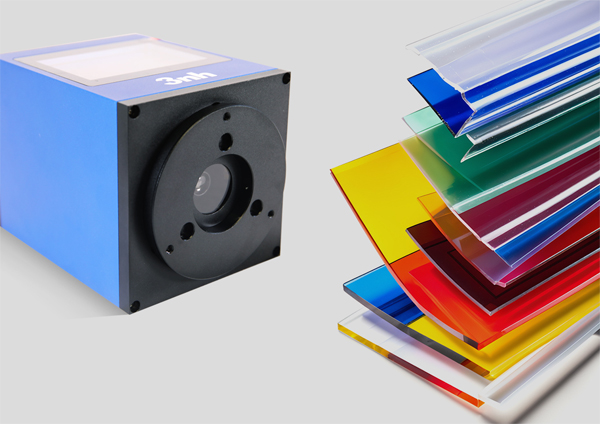

Применимо к различным образцам: Он может точно измерить цвет образцов в различных формах, таких как жидкости, пасты и порошки, удовлетворяя потребности нескольких отраслей промышленности, включая косметику, фрукты и овощи, пищевую гигиену, пластиковую электронику, краску и чернила, печать, керамику и т.д.

Избегайте перекрестного загрязнения: при измерении нескольких образцов перекрестное загрязнение между образцами не будет происходить из-за контакта, обеспечивая точность и надежность результатов измерений. Это особенно подходит для отраслей промышленности с высокими требованиями к гигиене, таких как продукты питания, медицина и косметика.





Различные варианты подключения

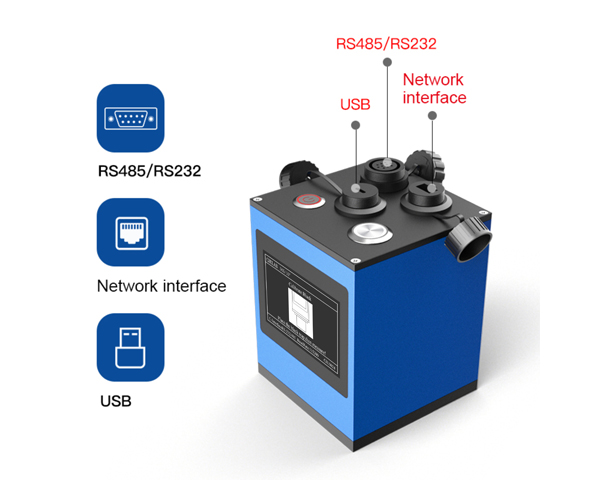

Удобная передача данных: оснащена различными цифровыми интерфейсами, такими как USB, RS485, RS232 и Ethernet, она может быть легко подключена к внешним устройствам, таким как компьютеры, принтеры и ПЛК, чтобы достичь быстрой передачи и обмена данными. Это облегчает обработку, анализ и хранение данных, а также облегчает интеграцию в автоматизированные производственные системы.

Функция внешнего запуска: поддерживает внешний запуск и может работать синхронно с другими устройствами. Например, он может сотрудничать с датчиками или контроллерами на производственной линии для достижения автоматического измерения и сбора данных, улучшая степень автоматизации измерений и точность.

Аналоговый выход сигнала: он может выходить аналоговые сигналы и подключаться к другим аналоговым устройствам или системам управления для достижения мониторинга и регулирования цветовых параметров в режиме реального времени, что применимо к некоторым технологическим процессам, требующим точного управления цветом.



Широкая экологическая адаптуемость

Гибкое измерение: нет ограничения толщины образца. Только использование испытательного зонда делает его более гибким и удобным при измерении образцов различных размеров и форм. Нет необходимости беспокоиться о влиянии размера и толщины образца на результаты измерения, и он может адаптироваться к различным сложным требованиям измерения образца.

Высокий уровень защиты: с уровнем защиты IP66, он водонепроницаем и пылеустойчив и может выдерживать сложные промышленные условия.



Выдатная производительность измерений

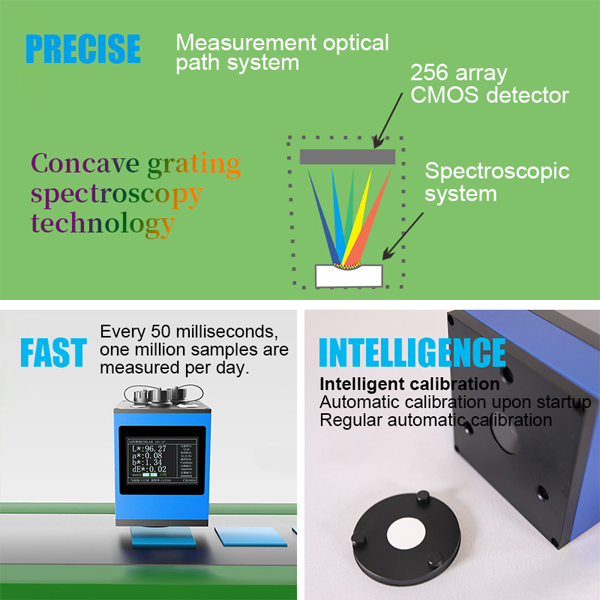

Высокоточное измерение: Принятие передовых оптических технологий, таких как технология углущенной решетки спектроскопии, 256-пиксельные двухмассивные CMOS-датчики изображения и светодиодные источники света полного спектра обеспечивает высокое оптическое разрешение и точное спектральное приобретение, тем самым обеспечивая стабильное и высокоточное измерение, точное измерение отражения объектов и различных показателей хроматичности.

Быстрое измерение: скорость измерения быстра. Полный цикл измерения занимает всего 50 миллисекунд (обычно 100 миллисекунд), и он может измерять более 1 миллиона образцов в день, удовлетворяя требованиям быстрого обнаружения на автоматизированных производственных линиях и повышения эффективности производства.



YL3160 Широко Применения

Безконтактный спектрофотометр YL3160, с его техническими преимуществами высокой точности, неразрушительного измерения и промышленной совместимости, широко применяется в различных отраслях промышленности, включая покрытия и промышленные материалы, текстильную печать и краску, производство автомобильного интерьера, косметику, пищевую промышленность, сохранение культурных реликвий и специальные материалы, а также электронику и пластиковые изделия. Он демонстрирует выдающуюся производительность в защите целостности образца при достижении автоматизированных сценариев обнаружения.


Измерение наркотиков


Измерение продуктов питания


Коррозионный реагент


Краска


Косметика


Приправы

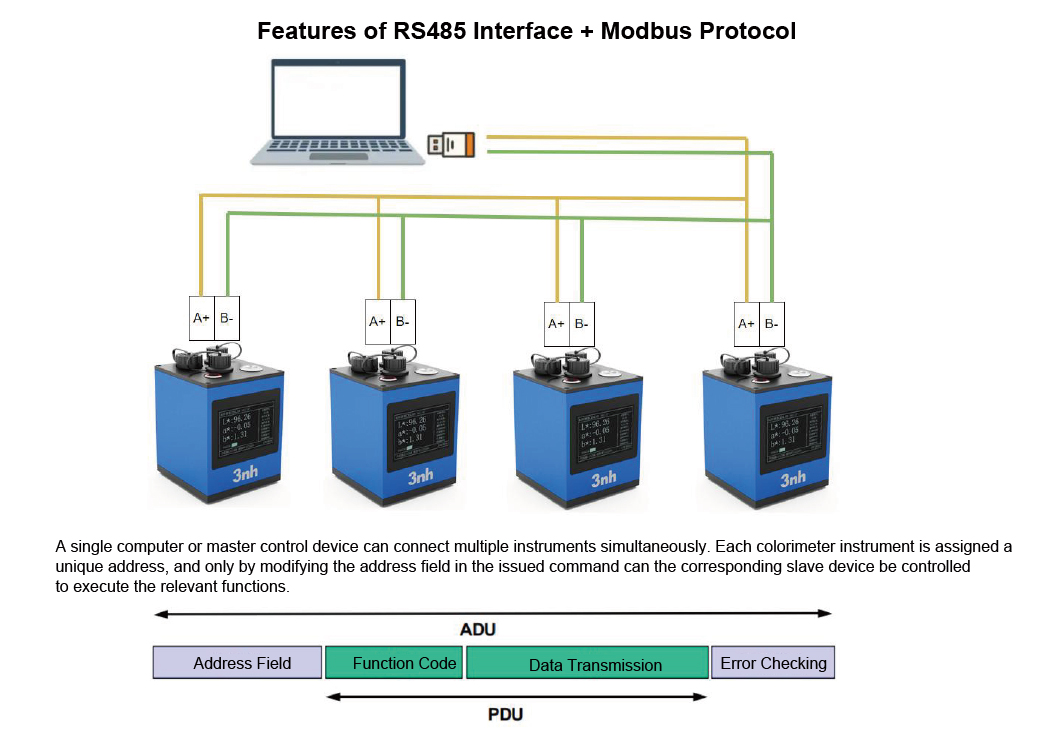

yl3160 RS485 Interface and Modbus Protocol connect to computer


Соответствие и сертификации


Международные стандарты

CIE № 15, ISO 7724-1, ASTM E 1164, DIN 5033 Часть 7.


Китайские стандарты

GB/T 3978, GB 2893, GB/T 18833, GB 2893, GB/T 18833.


Сертификация измерений

первоклассное измерение квалифицировано.



YL3160 Non-Contact Spectrophotometer Instrument Technical Parameters


Optical Geometry

YL3160

Features

45/0(45 circular uniform illumination 0 reception); Meet the standards of CIE No.15, GB/T 3978, GB 2893, GB/T 18833, ISO 7724-1, ASTM E 1164, DIN 5033 TEIL 7, GB 2893, GB/T 18833

Features

The non-contact test between the test probe and the sample to be tested realizes the non-contact precise color measurement of liquid, paste, powder and fragile surface. It is mainly used in accurate color measurement and quality control of automatic production line; The measurement time can be as fast as 0.05 seconds. It can communicate with other systems through 485 or USB, and is equipped with upper computer software.

Light Source

Full spectrum LED light source

Spectrophotometric Mode

Concave grating

Sensor

256-pixel dual-array CMOS image sensor

Wavelength Range

400~700nm, 10nm output

Display Accuracy

0.01

Reflectivity Resolution

0.01%

Reflectance Range

0~200%

Measuring Aperture

Φ8mm

Non-contact Distance

7.5mm(±0.15mm)

Sample Height

No thickness limit (probe-only measurement)

Measurement and Observation Mode

Visual

Measurement Interval

1S

Measurement Mode

Instrument trigger or online control trigger

Color Space

CIE LAB,XYZ,Yxy,LCh,CIE LUV,Musell,s-RGB,HunterLab,βxy,DIN Lab99

Color Difference Formula

ΔE*ab,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00,ΔE(Hunter),DINΔE99

Other Chromaticity Index

Spectral reflectance, WI(ASTM E313, CIE/ISO, AATCC, Hunter, ISO 2470/R457, Taube, Berger, Stensby),Tint(ASTM E313-00),
YI(ASTM D1925,ASTM 313),
metamerism index MI,
Color fastness, color fastness, strength, coverage, blackness (My,dM), color density CMYK (partly realized by PC software)

Observer Angle

2°/10°

Illuminant

A,B,C,D50,D55,D65,D75,F1,F2,F3,F4,F5,F6,F7,F8,
F9,F10,F11,F12,CWF,U30,U35,DLF,NBF,TL83,TL84,
ID50,ID65,LED-B1,LED-B2,LED-B3,LED-B4,LED-B5,
LED-BH1,LED-RGB1,LED-V1, LED-V2

Displayed Data

Data, sample chromaticity value, color difference value/graph, color simulation, qualified/unqualified results, display tolerance can be set

Measuring Time

Fastest 0.05 sec (typically ~0.1 sec)

Calibration

Intelligent automatic calibration

Waterproof Grade

IP66

Repeatability

In the optimal measurement mode (when the single measurement time is 1.0 seconds):
Chromaticity value: ΔE*ab within 0.02(After the instrument is warmed up and calibrated, measure the average value of the whiteboard 30 times at an interval of 5s)

Inter-station Difference

Within ΔE*ab 0.2(Measured average value of 12 tiles of BCRA series Ⅱ)

Accuracy Assurance

Ensure that the first-level measurement is qualified

Measurement Mode

Single measurement, average measurement (2~99 times)

Dimension

100*100*140mm

Weight

About 1400g

Power Supply Mode

24V DC, 3A adapter

Lighting Source Life

5 years, more than 3 million times measurements

Display

TFT true color 3.5inch

Interface

USB, RS485, RS232, Ethernet, external trigger, analog signal output.

Language

Simplified Chinese, traditional Chinese, English

Operating Environment

0~40℃, 0~85%RH (no condensation), altitude: below 2000m

Storage Environment

-20~50℃, 0~85%RH (no condensation)

Standard Accessory

Power adapter, manual, USB cable, RJ45 network cable, RS485 multi-computer communication cable, RS232 communication cable, standard calibration board, black calibration box

Note

This model is specially suitable for assembly line, and deep function customization will generate additional customization costs.
