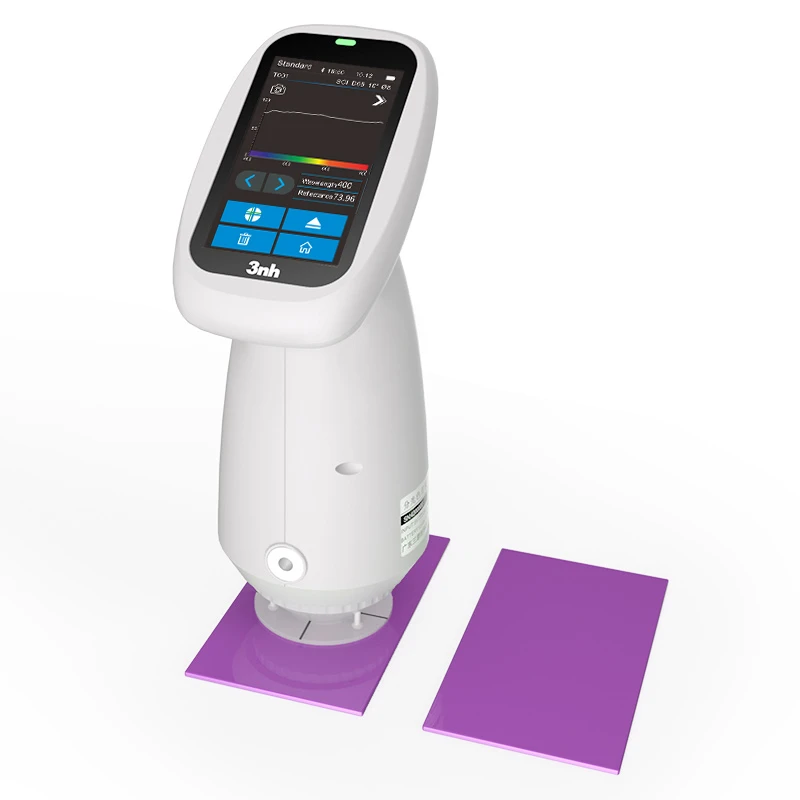

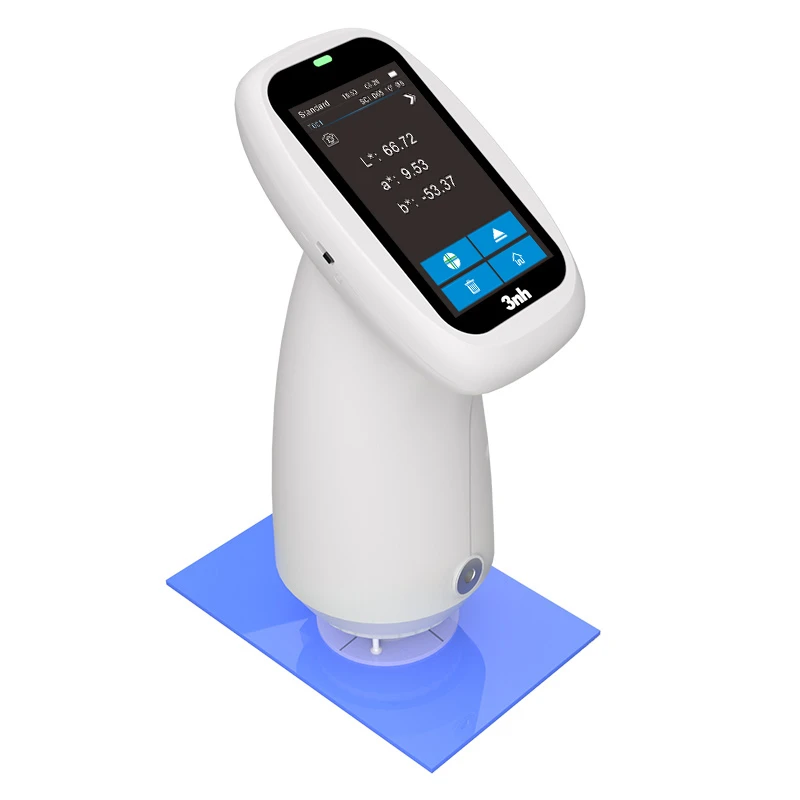

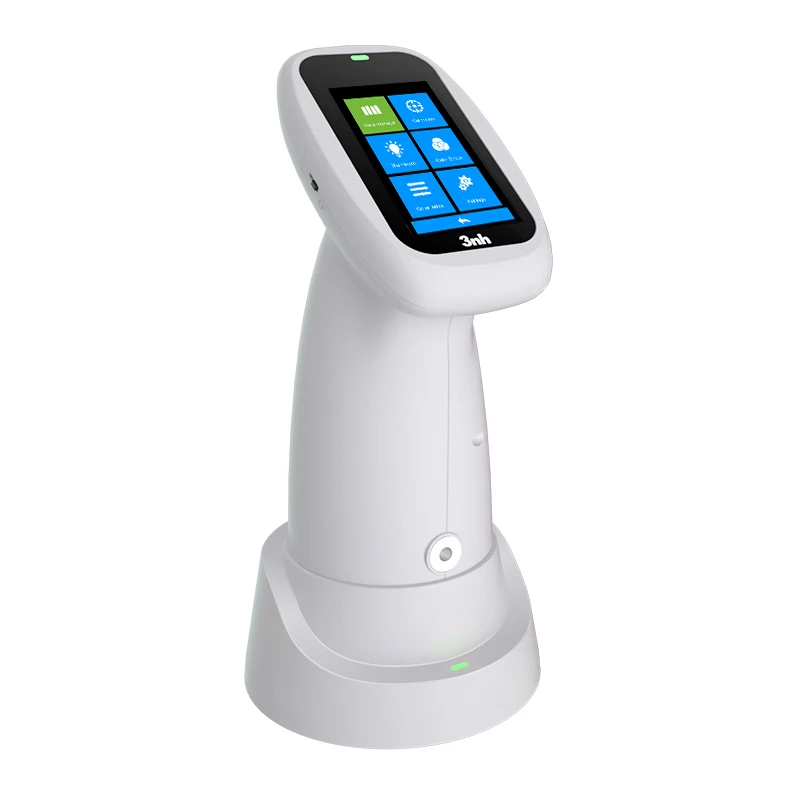

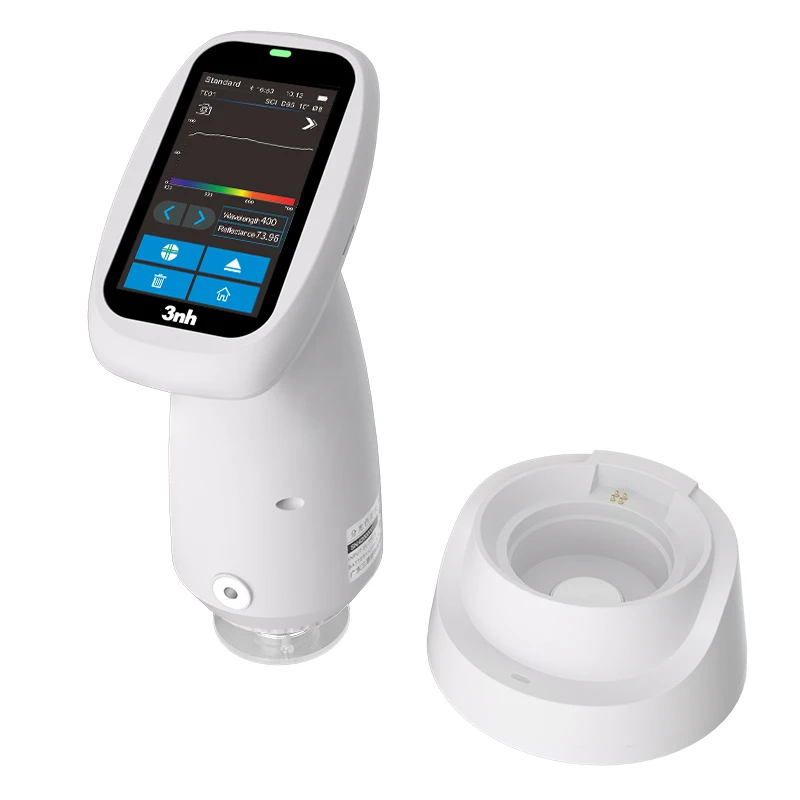

Спектрофотометр PS220

Спектрофотометр PS220 Инструкции Руководство по эксплуатации Спектрофотометр PS220 ПДФ
Это Спектрофотометр PS220 Инструменты сертифицированы с
certify
1 Годы гарантии (Дополнительный период поддержки 3 годы)

Спектрофотометр PS220 разработан с кремниевым фотодиодным массивом (двойные ряды 16 групп) датчика. Это не только точный колориметр, но и мощный спектрофотометр. Прибор отличается отличной повторяемостью и согласованностью между приборами, обеспечивая последовательные, стабильные, точные и надежные данные измерений. Его дизайн наследует удобный и округлый внешний вид серии, обеспечивая плавный опыт работы.

Оснащенный четырьмя измерительными диафрагмами: Φ8 мм (платформа + острая сопла) и Φ4 мм (платформа + острая сопла), PS220 может похвастаться множеством цветовых пространств и возможностями анализа хроматичности, удовлетворяя строгим потребностям контроля качества различных отраслей промышленности.

Особенности продукта


Основная производительность

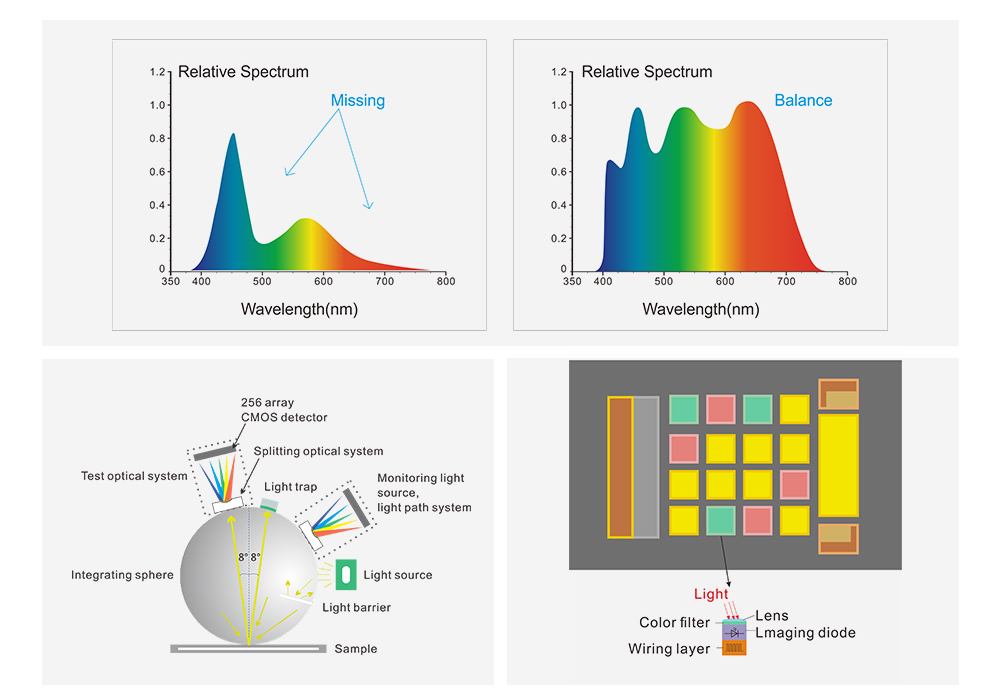

1. Оптическая конструкция и способность измерения

Геометрия освещения и наблюдения: Принимает международно универсальное состояние освещения и наблюдения D/8, поддерживая режим измерения SCI (включая зеркальный компонент). Он соответствует нескольким национальным и международным стандартам, таким как CIE No.15 и GB/T 3978, обеспечивая авторитет и универсальность результатов измерений.
Дизайн двойного оптического пути: оснащен кремниевым фотодиодным массивом (двойные ряды 16 групп) датчика, в сочетании с интегрирующей сферой Φ40 мм, улучшая эффективность и точность обработки данных.
Источник света светодиода с полной длиной волны: сбор полного спектра 400-700 нм с равномерным спектральным распределением в диапазоне видимого света, избегая спектральной потери белых светодиодов в определенных диапазонах и обеспечивая точность измерения.

1.Optical Design and Measurement Capability.jpg


2. Точность и стабильность данных

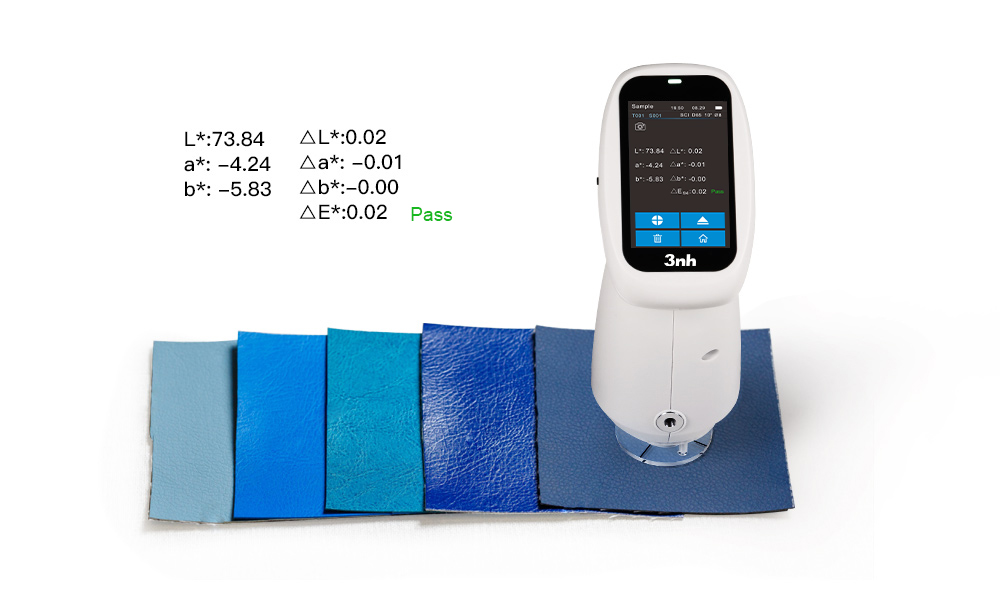

Повторяемость: стандартное отклонение значения хроматичности ΔE*ab ≤ 0,02, обеспечивая сильную последовательность результатов измерений.
Соглашение между приборами: ΔE*ab ≤ 0,3, с небольшими различиями в результатах измерений между различными приборами, подходящим для совместного управления несколькими приборами

2.Data Accuracy and Stability.jpg


3. Опыт работы и адаптация функции

Взаимодействие человека и компьютера: оснащено 2,8-дюймовым TFT-цветным емкостным сенсорным экраном, поддерживающим измерение с одной клавишей на устройстве. Интерфейс интуитивно отображает спектральные графики, значения хроматичности, цветовые различия, результаты оценки прохождения / неудачи и тенденцию моделирования цвета, упрощая процесс работы.

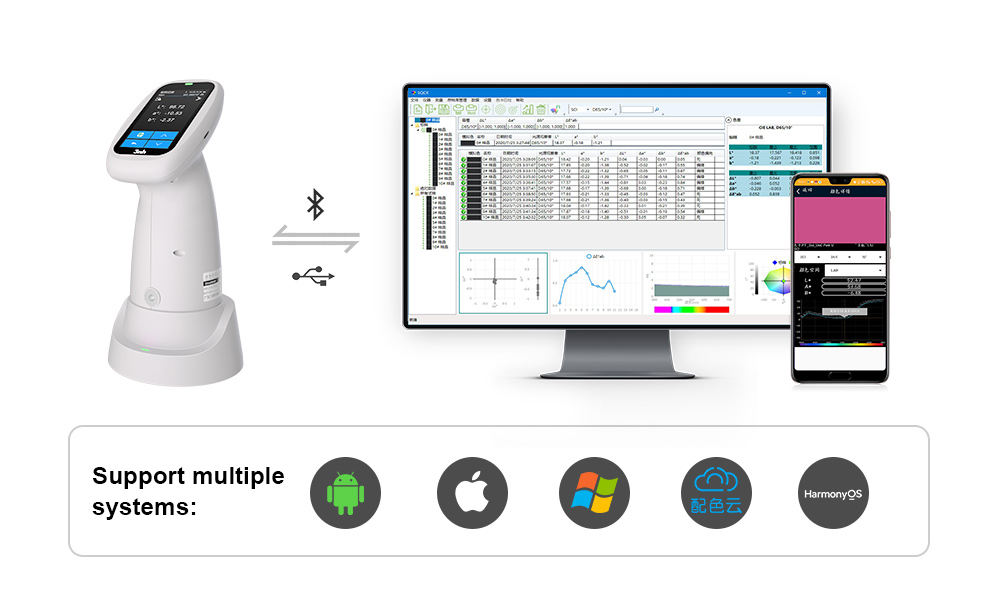

Сотрудничество с несколькими терминалами: Поддерживает подключение USB и Bluetooth 5.0 к компьютерам, мобильным телефонам (совместимым с несколькими системами) и мини-программам WeChat, реализуя синхронизацию данных, генерацию отчетов и облачное хранение (200 стандартных образцов, 10 000 тестовых образцов). Используйте приложение или мини-программу для создания вашей частной цветовой базы данных в облаке, устраняя необходимость носить тяжелые цветные карты и позволяя удобно обмениваться с партнерами в любое время и в любом месте.

3.Operating Experience and Function Adaptation.jpg


Основные моменты функции

1. Несколько цветных измерений пространств и источников света

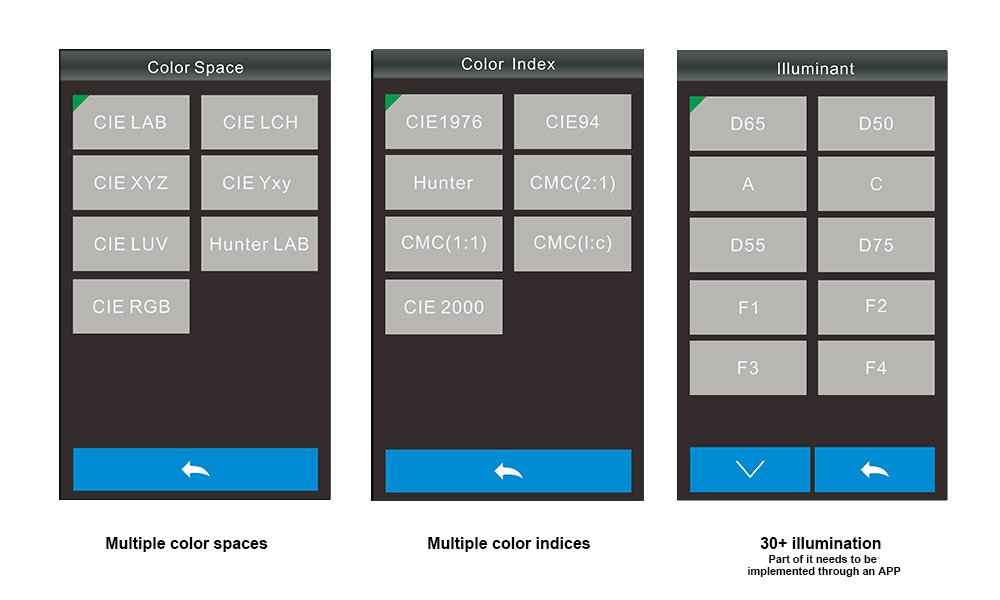

Цветовые пространства и формулы: Поддерживает несколько цветовых пространств, таких как CIE LAB, XYZ и HunterLab, а также основные формулы цветового различия, включая ΔEab, ΔEcmc и ΔE*00. Он может измерять несколько показателей хроматичности, таких как спектральная отражающая способность, белость (WI), желтость (YI), индекс метамеризма Mt и устойчивость к окрашению / изменению цвета. Некоторые функции (например, номер цвета Munsell и CMYK) реализуются через мобильное приложение.
Источники света для наблюдения: встроенные более 30 источников света (таких как D65, A, C, D50 и т. д., некоторые из которых расширены через приложение), удовлетворяющие потребностям оценки цвета в различных условиях освещения.

1.Multiple Color Measurement Spaces and Light Sources.jpg


2. Дизайн аппаратного обеспечения и адаптация сцены

Эргономический дизайн и легкое измерительное устройство: имеет элегантный и гладкий внешний вид с удобным сцеплением, эргономический конструкционный дизайн, который подходит для непрерывной работы по обнаружению. Оснащен автоматическим измерительным устройством, легко измерить, он портативный, быстрый и простой в использовании.

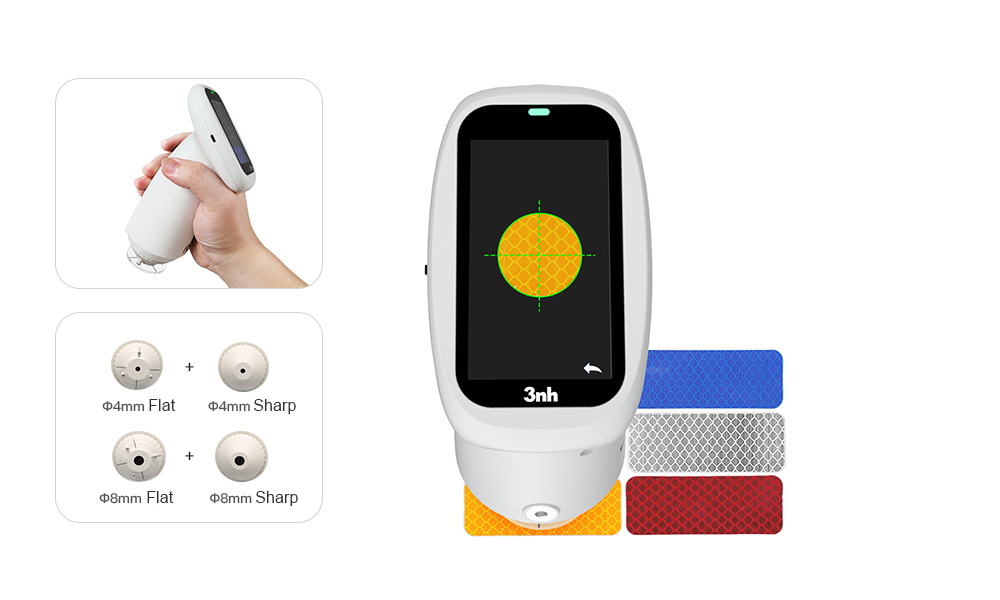

Гибкие диафрагмы измерения: Предоставляет четыре диафрагмы измерения: Φ8mm / Φ10mm (платформа + острые сопла) и Φ4mm / Φ5mm (платформа + острые сопла), адаптируясь к образцам различных размеров (таких как обычные промышленные детали, небольшие электронные компоненты, изогнутые покрытия чернил и т. д.). Оснащен стабилизатором для позиционирования и калибровки для обеспечения точных позиций измерения.
Встроенная камера HD для четкого наблюдения за измеренной площадью: Встроенная камера для кадрового оформления и позиционирования может точно судить, является ли измеренная часть объекта центром целей через кадровое оформление в реальном времени, улучшая эффективность и точность измерения.

2.Hardware Design and Scene Adaptation.jpg


Поля применения

Спектрофотометр PS220 широко используется в обнаружении цветовых различий, управлении соответствием цветов и контроле качества цвета в таких отраслях промышленности, как пластиковая электроника, краски и чернила, текстиль, одежда и печать и краска, печать и керамика.


Technical Specifications


Product Model

PS220 Spectrophotometer

Illumination Method

D/8 (Diffuse Illumination, 8° Direction Reception), SCI (Specular Component Included), complying with standards CIE No.15, GB/T 3978, GB 2893, GB/T 18833, ISO7724-1, ASTM E1164, DIN5033 Teil7

Features

Used for color difference quality control in industries such as plastic electronics, paint and ink, textile, garment and printing and dyeing, printing, and ceramics.

Illumination Light Source

Combined Full-Spectrum LED Light Source

Integrating Sphere Size

Φ40mm

Spectroscopic Method

Nano-Integrated Spectral Device

Sensor

Silicon Photodiode Array (Dual-Row 16 Groups)

Measurement Wavelength Range

400-700nm

Measurement Aperture

MAV: Φ8mm/Φ10mm (Platform + Pointed Nozzle Measurement Aperture);
SAV: Φ4mm/Φ5mm (Platform + Pointed Nozzle Measurement Aperture);

Light Inclusion Method

SCI

Color Space

CIE LAB,XYZ,Yxy,LCh,CIE LUV,s-RGB,HunterLab,βxy,DIN Lab99

Color Difference Formula

ΔE*ab,ΔE*uv,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00, DINΔE99,ΔE(Hunter)

Other Chromaticity Indicators

Spectral Reflectance, WI (ASTM E313, CIE/ISO, AATCC, Hunter), YI (ASTM D1925, ASTM 313), Metamerism Index Mt, Staining Fastness, Discoloration Fastness, Strength, Coverage, 555 Tone Classification, Munsell (C/2) (Realized by Mobile App), CMYK

Observer Angle

2°/10°

Observation Light Source

D65,A,C,D50,D55,D75, F1,F2(CWF),F3,F4,F5,F6, F7(DLF),F8,F9,F10(TPL5), F11(TL84),F12(TL83/U30), U35,NBF,ID50,ID65, LED-1,LED-2,LED-3,LED-4,LED-5 ,LED-6,LED-7,LED-8,LED-9, LED-10 (Some realized by Mobile App)

Display

Spectral Graph/Data, Sample Chromaticity Value, Color Difference Value/Graph, Pass/Fail Result, Color Simulation, Color Tendency

Measurement Time

Approx. 1s

Repeatability

Chromaticity Value: MAV/SCI, Standard Deviation ΔE*ab ≤ 0.02 (After preheating and calibration, average value of 30 measurements on white board at 5s intervals)Spectral Reflectance: MAV/SCI, Standard Deviation ≤ 0.08% (400~700nm: ≤ 0.18%)

Inter-Instrument Agreement

MAV/SCI, ΔE*ab ≤ 0.3 (Average value of measurements on 12 BCRA Series II color plates)

Display Precision

0.01

Reflectance Measurement Range

0-200%

Reflectance Resolution

0.01%

Measurement Method

Single Measurement, Average Measurement (2~99 times)

Positioning Method

Stabilizer Positioning + Camera Framing Positioning

White Board Calibration Method

Contact White Board Calibration

Dimensions

Length × Width × Height = 94 × 68 × 188mm (Excluding Calibration Base)

Weight

410g (Excluding Calibration Base)

Battery Capacity

Lithium Battery, 3.7V, 3200mAh, 8000 Measurements Within 8 Hours

Illumination Light Source Lifespan

More Than 1.2 Million Measurements in 10 Years

Display Screen

TFT True Color 2.8inch, Capacitive Touch Screen

Interface

USB,Bluetooth®5.0

Data Storage

200 Standard Samples, 10,000 Test Samples (One Piece of Data Can Include SCI/SCE Simultaneously), Mass Storage on App/PC

Software Support

Android, IOS, Windows, WeChat Mini Program, HarmonyOS

Languages

Simplified Chinese, English, Traditional Chinese

Operating Temperature Range

0~40°, 0~85%RH (No Condensation), Altitude: Below 2000m

Storage Temperature Range

-20~50°, 0~85%RH (No Condensation)

Standard Accessories

Power Adapter, Data Cable, Instruction Manual, Quality Management Software (Download from Official Website), White Calibration Box, Protective Cover, Wrist Strap, Measurement Aperture

Optional Accessories

Mini Printer, Powder Test Box

Note

Technical parameters are for reference only, subject to the actual product sold.


Наши ценные клиенты

  • Университета Коннектикута
  • Применяемые Материалы
  • УНИВЕРСИТЕТ УКДАВИС
  • Флиндерс
  • Королевский университет
  • ЮНСЕЙ УНИВЕРСИТЕТ
  • Университет Гриффита
  • Университет Миссисипи

Часто задаваемые вопросы  Спектроколориметр

Принцип колориметрии — закон Бира-Ламберта, согласно которому интенсивность света, поглощаемого цветным раствором, пропорциональна концентрации поглощающего вида и длине пути. Он измеряет степень света, который поглощается на определенных длинах волн.


Чтобы количественно измерить изменение цвета, взять первоначальные значения L*a*b* образца и перечитать после воздействия или обработки. Рассчитайте разницу как 1/2(Emut1 Emut2). Чем больше значение ΔE, тем очевиднее изменение цвета, которое может быть использовано в испытаниях качества или стабильности.


Спектрофотометр Цветовое измерительное устройство Объективно определяет цвет поверхности. Он используется везде, где требуется точное соответствие цвета, воспроизводительность или контроль отклонений, например, при обеспечении качества, разработке продукта или инспекции входящих товаров.

Спектрофотометры для измерения цвета выполняют в первую очередь три ключевых задачи:

Захват цветовой информации: Они обнаруживают свет, отраженный, передаваемый или излучаемый образцом с помощью оптических датчиков.
Количественные цветовые данные: Они преобразуют захваченные оптические сигналы в стандартизированные цифровые значения, такие как RGB, CMYK или координаты CIELAB.
Сравните цветовую консистенцию: Они сравнивают измеренные цветовые данные образца с целью или стандартом для оценки точности и однородности цвета.


Взять L*a*b* показания двух образцов с помощью колориметра или спектрофотометра и рассчитать цветовую разницу с помощью формулы 3 (Дельта E). Разница в 0 представляет собой сообщаемый Delta-E, который показывает, насколько заметно изменение, в то время как пороги определяют приемлемость в соответствии с требованиями приложения.


При изучении химических реакций калориметрия занимается изменениями тепла (энергии и энтальпии). Спектрофотометрия - это измерение поглощения света или светопропускательности для определения концентрации или цвета раствора. Первый контролирует тепловые процессы, в то время как второй занимается аспектами света и цвета.
