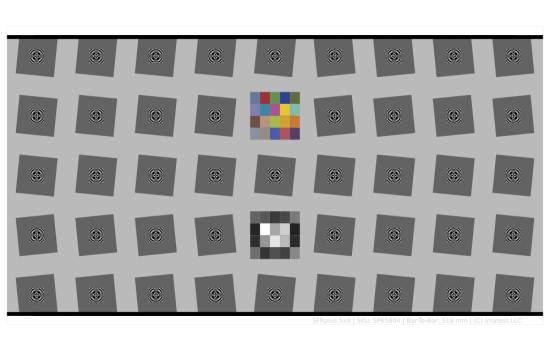

SFRplus диаграмма: струя чернила на бумаге - соотношение контраста 4:1

Это SFRplus диаграмма: струя чернила на бумаге - соотношение контраста 4:1 Инструменты сертифицированы с
certify
1 Годы гарантии (Дополнительный период поддержки 3 годы)
Опции SFRplus предлагаются для поддержки широкого спектра приложений для тестирования изображений.
Варианты включают:

Параметры соотношений контраста

  • Соотношение контраста 4:1 соответствует предстоящим новым спецификациям ISO-12233.
  • Соотношение контраста 10:1 и 2:1 Использование обоих уровней контраста улучшает способность анализировать нелинейную обработку сигнала, что может не повлиять на регионы более низкого соотношения контраста 2:1
  • Контраст 10:1 только улучшает полноту 3D-карт производительности по всей поверхности изображения.

Тип бумаги - полуглянцевые или матовые варианты

  • Матовая бумага может быть легче осветить, потому что она имеет меньше зеркального отражения, чем полуглянцевая бумага. MTF немного меньше полуглянцевой бумаги и не имеет таких глубоких темных тонов на схеме.
  • Полуглянцовая бумага имеет немного более высокие детали, чем матовая, имеет более глубокие черные тоны на схеме и рекомендуется для большинства приложений, за исключением широкоугольных объективов.

Параметры размеров квадратной сетки

  • Размер сетки 5x9 рекомендуется для типичных форматов DSLR с соотношением аспектов 3:2 и типичных форматов HDTV с соотношением аспектов 16:9.
  • Размер сетки 5x7 рекомендуется для типичных компактных форматов камер с соотношением аспектов 4:3.

Разрешение диаграммы струи чернила

Эта диаграмма, и все наши чернильные струйные печатные диаграммы имеют приблизительную MTF50 5 циклов / мм. Для сравнения отражающих поверхностей, а также то, что это означает при выборе вашей диаграммы, пожалуйста, посетите наш блог по сравнению отражающих поверхностей. Пожалуйста, учитывайте это при выборе размера диаграммы. Использование слишком небольшой диаграммы с датчиком высокого разрешения может привести к снижению MTF диаграммы измеренного MTF системы камеры. Кроме того, важно использовать диаграмму, которая достаточно большая для размещения минимального расстояния фокуса, а также результата вашего датчика.

Размер бумаги и параметры активной области

Диаграммы доступны в пяти основных размерах с вариациями в зависимости от выбранных размеров сетки. Рекомендуется использовать диаграммы среднего размера для тестирования систем изображения с датчиками до 12 МП, большие диаграммы для тестирования датчиков выше 12 МП и до примерно 24 МП, а сверхбольшие диаграммы для датчиков размерами выше 24 МП.

Размер бумаги (включая маржу)

  Квадратные размеры
5х9 5х7
X-Малый 8.5" × 15" 8.5" × 10"
Маленький 14" × 24" 14" × 20"
Средний 24" × 40" 24" × 34"
Большой 44" × 60" 44" × 60"
X-Большой 44" × 74" 44" × 64"

Активная зона

Активная область диаграммы включает в себя белое пространство над и под верхними и нижними полосами искажения. Он немного больше, чем печатная площадь, которая ограничивается полосами искажения сверху и внизу. Белое пространство включено в активную область, потому что тестовые изображения диаграммы должны включать это белое пространство, чтобы включить автоматическую обработку в программном обеспечении SFRplus.

  Квадратные размеры
5х9 5х7
X-Малый 7.85" × 15" 6.75" × 10"
Маленький 12.5" × 24" 13.5" × 20"
Средний 22" × 39.22" 22" × 33"
Большой 33" × 59" 40" × 59"
X-Большой 42" × 72" 42" × 59"

Параметры цветовой диаграммы

Включение цветовой диаграммы позволяет проверять точность цвета. Если выбран цветовый вариант, узор «звезда фокуса», который помогает фокусировать, заменяется цветовой диаграммой с 20 патчами.

Опции предварительного искажения

Предварительно искаженные диаграммы предлагают возможность картирования внешних краев широкоугольного или рыбьего глаза с помощью SFRplus. Эти уровни искажения доступны

Уровень Матрица
Нет искажений [1 1]
Искусить [0.833 1.123]
Искусить+ [1.167 1.577]
Ультрадисторт [1.167 1.982]


Мы не рекомендуем использовать полуглянцевую бумагу для широкоугольных объективов или предварительно искаженных диаграмм
