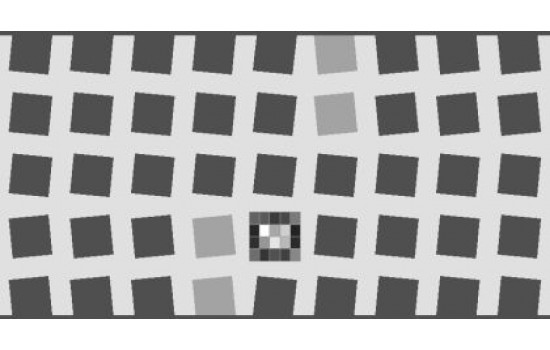

SFRplus диаграмма на фотографической бумаге QI-SFR10-P-RM

Это SFRplus диаграмма на фотографической бумаге QI-SFR10-P-RM Инструменты сертифицированы с
certify
1 Годы гарантии (Дополнительный период поддержки 3 годы)

Испытательная диаграмма SFRplus может использоваться с модулем SFRplus в Imatest 3.2 или более поздней версии для измерения MTF, боковой хроматической аберрации, искажения и тональной реакции. Модуль SFRplus имеет полностью автоматизированное обнаружение региона интереса.

Диаграмма SFRplus предлагает значительные преимущества по сравнению с обычно используемыми диаграммами, такими как диаграмма ISO 12233, включая:

  1. гораздо менее затраченная площадь,
  2. Возможность изготовления карты остроты над поверхностью датчика,
  3. улучшенная точность измерения за счет меньшего контраста,
  4. Полная поддержка автоматизированного тестирования.


Графики SFRplus на фотографической бумаге обладают следующими свойствами:

  • Узор сетки 5x9
  • Активная площадь: 223 мм х 356 мм. Рекомендуется использовать эти диаграммы для тестирования систем изображения с датчиками до 3 МП. Для более крупных размеров датчиков изображения, пожалуйста, см. другие списки диаграмм SFRplus. Активная область диаграммы включает в себя белое пространство над и под верхними и нижними полосами искажения. Обычно она на 10% больше, чем печатная площадь, которая ограничивается полосами искажения сверху и внизу. Белое пространство включено, потому что тестовые изображения диаграммы должны включать это белое пространство, чтобы включить автоматизированную обработку в программном обеспечении SFRplus.
  • Уровни контраста: 10:1 и 2:1 для анализа нелинейной обработки сигнала

Наши ценные клиенты

Часто задаваемые вопросы  SFRPlus тестовые диаграммы

Количество отраженного света - это мера, назначенная глянцометром в качестве единицы глянца (GU). Это нормализованное количество, при котором 100 ГУ обычно является идеальным отражением при 60°, а 0° ГУ является полной диффузией.


L*a*b* — цветовое пространство L*a*b*. L* является мерой легкости (как 0 = черный, 100 = белый), а* указывает на зеленую до красной оси, а b* указывает на синюю до желтой оси. Он также распространен в измерении цвета с точки зрения точности и надежности.


Принцип колориметрии — закон Бира-Ламберта, согласно которому интенсивность света, поглощаемого цветным раствором, пропорциональна концентрации поглощающего вида и длине пути. Он измеряет степень света, который поглощается на определенных длинах волн.


Повторяемость является важным параметром для точности колориметра. Портативный колориметр Threenh Technology для измерений цвета стандартное отклонение ΔE*ab находится в пределах 0,03 (Условие измерения: среднее значение 30 измерений на белой доске с интервалом 3 секунды после калибровки). Каждый колориметр может пройти квалифицированный осмотр перед выходом из завода, чтобы убедиться, что он соответствует стандарту Института метрологии Китая.

Туман захватывает рассеяние света, пропускаемость измеряет свет, который проходит через указанный материал.


Точные показания можно получить путем сохранения образца чистым, регулярной калибровки, контроля окружающего света и соответствующих настроек измерения.
