Секторная карта испытаний звезд (36 циклов)

Это Секторная карта испытаний звезд (36 циклов) Инструменты сертифицированы с
certify
1 Годы гарантии (Дополнительный период поддержки 3 годы)

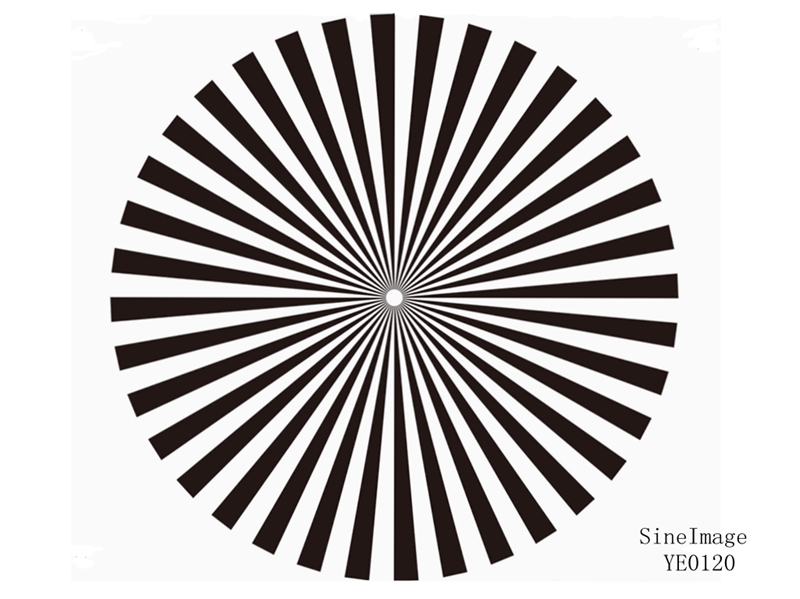

Испытательная диаграмма YE0120 предназначена для регулирования объективов камеры и проверки обратного фокусного расстояния. На нем показана звезда Siemens 36 секторов на белом фоне.

Испытательная диаграмма YE0120 предназначена для

  • регулирование объективов камеры

  • проверка обратного фокусного расстояния

С помощью фильтра с низкой передачей и с помощью низкого уровня освещения убедитесь, что камера не перемодулирована с диафрагмой в открытом положении.

а) Оптическая фокусировка: Регулируйте фокусировку объектива зума на самое большое фокусное расстояние.

b) заднее фокусное расстояние (объектив): Регулируйте фокус на самом коротком фокусном расстоянии, регулируя объектив механически с помощью регулирующего винта и оптимизируя альтернативно с помощью а).

c) заднее фокусное расстояние (трубки для подбора): если фокус варьируется от канала к каналу между наибольшим и самым коротким фокусным расстоянием, отдельные трубки для подбора должны быть механически регулированы в оптической оси.
Выберите белый канал. Установите оптическую фокусировку на максимальное фокусное расстояние. При самом коротком фокусном расстоянии и расхождении фокуса регулируйте трубку приема в W-канале, пока не будет достигнута оптимальная фокусировка. При необходимости оптимизируйте, чередуясь с оптической регулировкой фокуса.
2、С неизменной оптической регулировкой фокуса и самым коротким фокусным расстоянием регулируйте красную и синюю пикап-трубку, пока не будет достигнута оптимальная фокусировка. Фокус изображения (регулирование фокуса) поддерживается на всех фокусных расстояниях (увеличение) и постоянном расстоянии от объекта с помощью регулирования заднего фокусного расстояния.

Наши ценные клиенты

Часто задаваемые вопросы  Другие графики

3nh высокоточные спектрофотометры являются лучшим выбором для точного цветового сопоставления.

  1. ТС8560

    Высококачественная настольная модель с низким значением ΔE, отличным соглашением между приборами, двойным режимом SCI / SCE и стабильной повторяемостью. Идеально подходит для точного цветового сопоставления пластмасс, покрытий и полупрозрачных материалов.
  2. ИС6002

    Интегрированная конструкция для цветовой разницы, тумана и тестирования пропускаемости. Идеально подходит для контроля цветовой консистенции пленок, стекла и полупрозрачных продуктов.
  3. NS800 / NR60CP

    Экономические портативные колориметры, быстрое чтение и простая эксплуатация, подходящие для ежедневного входящего осмотра и соответствия цвета производственной линии.


Окружающий свет может повлиять на результаты испытаний, поэтому его следует сохранять на низком уровне для получения точных результатов измерения тумана.


Для NH310 есть три измерительных диафрагмы: Φ8mm (стандартный аксессуар), Φ4mm (стандартный аксессуар), расширенные Φ8mm (опциональный аксессуар)

а. Включение

b. Удаление измерительной диафрагмы, установьте необходимую измерительную диафрагму.

c. Выберите "Настройки-Настройка диафрагмы" в главном меню, чтобы выбрать соответствующую измерительную диафрагму.

d. После выбора диафрагмы прибор отобразит интерфейс "Белая и черная калибровка". Необходимо провести калибровку белого и черного.

e. Замена завершена.

Чтобы количественно измерить изменение цвета, взять первоначальные значения L*a*b* образца и перечитать после воздействия или обработки. Рассчитайте разницу как 1/2(Emut1 Emut2). Чем больше значение ΔE, тем очевиднее изменение цвета, которое может быть использовано в испытаниях качества или стабильности.


a. Когда колориметр отключен от ПК, произойдет "Таймоут подключения". На данный момент вам нужно проверить, хорошо ли подключен USB-кабель колориметр и ПК. Затем вы можете повторно подключить USB, чтобы попробовать.

b. После того, как колориметр подключен к ПК с помощью USB-кабеля, включите колориметр и введите главное меню. Выберите "Коммуникация" и нажмите клавишу "Enter", чтобы начать связь.

c. Выключите программное обеспечение CQCS3 и вновь откройте его.

Неточное отображение цвета, несоответствие результатов и несоответствие ISO 3664 или ASTM D1729 могут возникнуть при наличии отклонений.
