Диаграмма испытаний ISO 12233:2014 Edge SFR(eSFR)

Это Диаграмма испытаний ISO 12233:2014 Edge SFR(eSFR) Инструменты сертифицированы с
certify
1 Годы гарантии (Дополнительный период поддержки 3 годы)

Диаграммы SineImage ISO 12233:2014 E-SFR представляют собой реализации диаграммы испытаний SFR с низким контрастным краем (E-SFR), иллюстрированной в разделе 6.1 и приложении Cof к стандартному документу ISO. Графики доступны в трех версиях:

  • Стандарт: базовые, без дополнительных функций измерения

  • Улучшенные: дополнительные квадраты, клины и цветовые узоры при печати с помощью технологий, которые позволяют цвет

  • Расширенный: похож на расширенный, но с соотношением аспектов 16:9, подходит для HDTV и кинотеатра

В настоящее время мы предлагаем эти диаграммы в формате струйного чернила, с расширенными версиями, доступными в качестве фотографических печатей. Все диаграммы SineImage ISO 12233:2014 E-SFR полностью соответствуют стандарту ISO. Модуль ISO Imatest eSFR обеспечивает высоко автоматизированную поддержку новых диаграмм.


Подробности


Размер диаграммы Стандартный Улучшенное Расширенное
1x 200 мм × 305 мм
7.875" × 12"
200 мм × 305 мм
7.875" × 12"
200 мм × 365 мм
7.875" × 14.5"
2x 400 мм × 610 мм
15.75" × 24"
400 мм × 610 мм
15.75" × 24"
400 мм × 730 мм
15.75" × 29"
4x 800 мм × 1220 мм
31.5" × 48"
800 мм × 1220 мм
31.5" × 48"
800 мм × 1460 мм
31.5" × 58"

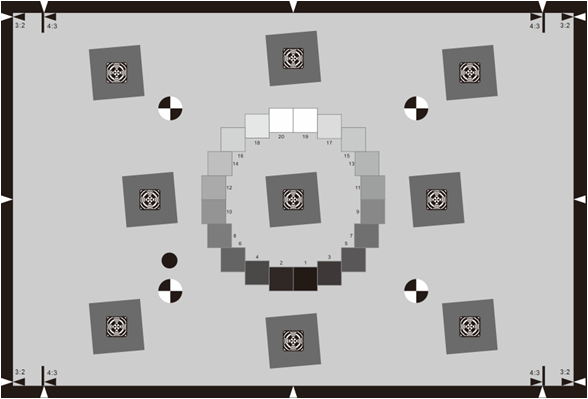

Стандартная версия


Standard Version

Эта диаграмма, имеющая соотношение аспектов 3:2, является "безграничной" реализацией стандарта. Для большинства работ мы рекомендуем расширенные или расширенные диаграммы, которые имеют дополнительные края для измерения производительности вблизи границ изображения, а также гиперболические клины и цветовые патчи (где позволяет технология). Эти графики полностью соответствуют стандарту.

Диаграмма E-SFR стандарта Imatest ISO 12233:2014 очень похожа на диаграмму испытаний E-SFR с низким контрастом, иллюстрированную в разделе 6.1 и приложении C к документу по стандарту ISO, с несколькими различиями, все из которых полностью соответствуют стандарту ISO.

  • Вместо 16-патчевой версии используется 20-патчевой модель OECF в шкале серого.
  • Фокусные шаблоны в центрах квадратов являются прямоугольными (для увеличения площади измерения MTF) и предназначены для уменьшения помех с автоматическим обнаружением края.
  • Есть четыре регистрационных знака вместо трех, чтобы облегчить автоматическое обнаружение региона. (Для проективного преобразования необходимы четыре функции.)
  • Дополнительный знак над левым нижним регистрационным знаком используется для обнаружения ориентации диаграммы.

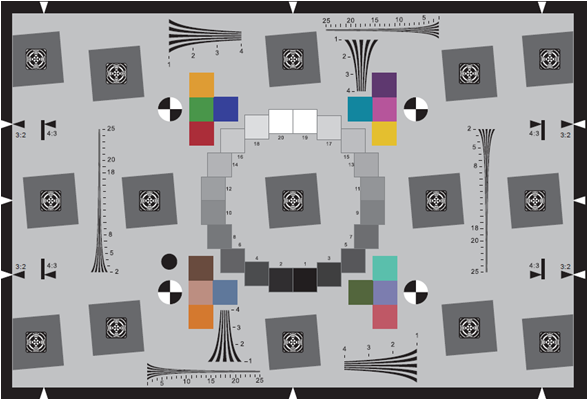

Улучшенная версия



Enhanced Version

Диаграмма E-SFR Imatest Enhanced ISO 12233:2014 имеет все особенности стандартной диаграммы, сохраняя соотношение сторон 3:2, с добавлением шести дополнительных наклонных квадратов для измерения производительности вблизи границ изображения и гиперболических клинов для визуального анализа или анализа с помощью модуля Imatest Wedge. Он также имеет 16 цветовых пластин при производстве с технологиями, которые позволяют цвет. Поскольку эти дополнения находятся в районах диаграммы, не охватываемых стандартом, соответствие стандарту не затрагивается.

Различия между диаграммами Imatest и диаграммой, иллюстрированной в стандарте, перечислены ниже. Даже при этих различиях диаграмма Imatest полностью соответствует стандарту.

  • Используется 20-патч OECF-шаблон серого * в отличие от 16-патч версии.
  • Фокусные шаблоны в центрах квадратов являются прямоугольными (для увеличения площади измерения MTF) и предназначены для уменьшения помех с автоматическим обнаружением края.
  • Есть четыре регистрационных знака вместо трех, чтобы облегчить автоматическое обнаружение региона. (Для проективного преобразования необходимы четыре функции.)
  • Дополнительный знак над левым нижним регистрационным знаком используется для обнаружения ориентации диаграммы.


Различия между расширенной и стандартной версиями следующие:

  • Добавлено шесть дополнительных наклонных квадратов для измерения производительности вблизи границ изображения.
  • Несколько гиперболических клинов с пространственными частотами, аналогичными диаграмме CIPA, упомянутой в стандарте ISO, для визуального анализа или использования с модулем Imatest Wedge.
  • 16 цветовых патчей при изготовлении с помощью технологий, позволяющих цвет (чернильный струй или цветной LVT), с цветами, похожими на стандартную 24-цветную диаграмму тестирования.


Эта диаграмма будет работать с полностью автоматизированным модулем eSFR ISO.

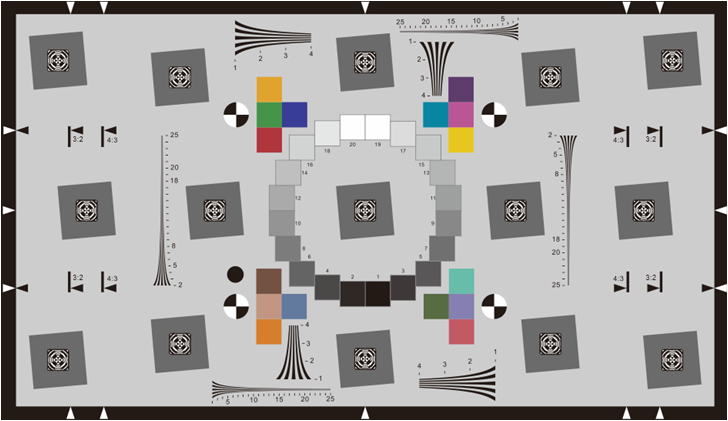

Расширенная версия



Extended Version

Диаграмма Imatest Extended ISO 12233:2014 E-SFR имеет все функции расширенной диаграммы (шесть дополнительных квадратов, клинов и 16 цветовых патчей, где это возможно), но имеет соотношение аспектов 16:9, что делает ее подходящей для измерений HDTV и кинотеатра (и она также хорошо работает с DSLRs с соотношением аспектов 3:2). Он полностью соответствует стандарту.

Эта диаграмма будет работать с полностью автоматизированным модулем eSFR ISO.
