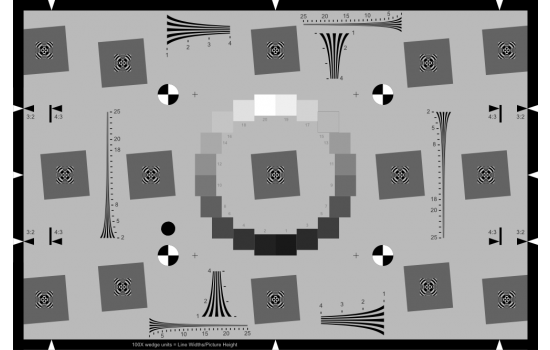

ISO 12233: 2014 (eSFR)Фотографическая диаграмма

Это ISO 12233: 2014 (eSFR)Фотографическая диаграмма Инструменты сертифицированы с
certify
1 Годы гарантии (Дополнительный период поддержки 3 годы)

Диаграммы E-SFR ISO 12233:2014 представляют собой реализации диаграммы испытаний SFR с низким контрастным краем (E-SFR), иллюстрированной в разделе 6.1 и приложении C к документу по стандарту ISO. Мы предлагаем расширенную версию этой диаграммы в фотографических печатах с высоким разрешением, подходящих для датчиков с высоким разрешением до 54 МП при 4x размере.

Все графики Imatest ISO 12233:2014 E-SFR полностью соответствуют стандарту ISO. Модуль ISO Imatest eSFR обеспечивает высоко автоматизированную поддержку новых диаграмм.


Размеры диаграммы Улучшенное Мегапиксельная пригодность *
1x 200 мм × 305 мм
7.875" × 12"
3,4 МП
2x 400 мм × 610 мм
15.75" × 24"
13 МП
4x 800 мм × 1220 мм
31.5" × 48"
54 МП

Улучшенная версия

ISO 12233:2014 E-SFR диаграмма имеет все особенности стандартной диаграммы, сохраняя соотношение сторон 3:2, с добавлением шести дополнительных наклонных квадратов для измерения производительности вблизи границ изображения и гиперболических клинов для визуального анализа или анализа с помощью модуля Imatest Wedge.

Различия между диаграммами Imatest и диаграммой, иллюстрированной в стандарте, перечислены ниже. Даже при этих различиях диаграмма Imatest полностью соответствует стандарту.

  • Используется 20-патч OECF-шаблон серого * в отличие от 16-патч версии.
  • Фокусные шаблоны в центрах квадратов являются прямоугольными (для увеличения площади измерения MTF) и предназначены для уменьшения помех с автоматическим обнаружением края.
  • Есть четыре регистрационных знака вместо трех, чтобы облегчить автоматическое обнаружение региона. (Для проективного преобразования необходимы четыре функции.)
  • Дополнительный знак над левым нижним регистрационным знаком используется для обнаружения ориентации диаграммы.

ENHANCED VERSION

Различия между расширенной и стандартной версиями следующие:

  • Добавлено шесть дополнительных наклонных квадратов для измерения производительности вблизи границ изображения.
  • Несколько гиперболических клинов с пространственными частотами, аналогичными диаграмме CIPA, упомянутой в стандарте ISO, для визуального анализа или использования с модулем Imatest Wedge.
  • 16 цветовых патчей при изготовлении с помощью технологий, позволяющих цвет (чернильный струй или цветной LVT), с цветами, похожими на стандартную 24-цветную диаграмму тестирования.


Мегапиксельные рейтинги качества

Пригодность мегапикселей основана на анализе функции передачи модуляции (MTF), полученной с помощью изображения диаграммы, захваченного с помощью объектива увеличения 1:1 (Canon 65mm f/2.8 1-5x macro) и датчика размера пикселей 6,5 мкм (Canon EOS 6D). Чтобы учитывать производительность во всем диапазоне камер ожидаемой остроты, MTF90 (пространственная частота, где MTF составляет 90%) взвешивается в 0,5, MTF70 взвешивается в 0,35, а MTF50 взвешивается в 0,15. Преобразование в мегапиксели основано на расчете Индекса качества диаграммы Imatest (CQI), который определяет пригодность высоты датчика с использованием уравнения 2 * MTFxx (циклы на объект мм) * вертикальная высота диаграммы (мм), где xx равна 90, 70 или 50. Расчеты пригодности мегапикселей предполагают, что (1) объектив высокого качества, (2) диаграмма заполняет вертикальное поле зрения (vFoV) системы камеры и (3) соотношение аспектов датчика составляет 3:2. Для датчиков соотношения аспектов 16:9 (с каркасной рамкой, если применимо), умножите пригодность мегапикселей на 1,185. Для датчиков соотношения аспектов 4:3 (с обрезанной левой/правой стороной диаграммы) умножите пригодность мегапикселей на 0,889. Диаграммы могут подходить для значительно более высокого количества мегапикселей, если минимальный разрешаемый размер объектива больше размера пикселей или диаграмма заполняет меньше, чем полное вертикальное поле зрения датчика.
