11-шаговый диаграмма теста серой шкалы

Это 11-шаговый диаграмма теста серой шкалы Инструменты сертифицированы с
certify
1 Годы гарантии (Дополнительный период поддержки 3 годы)

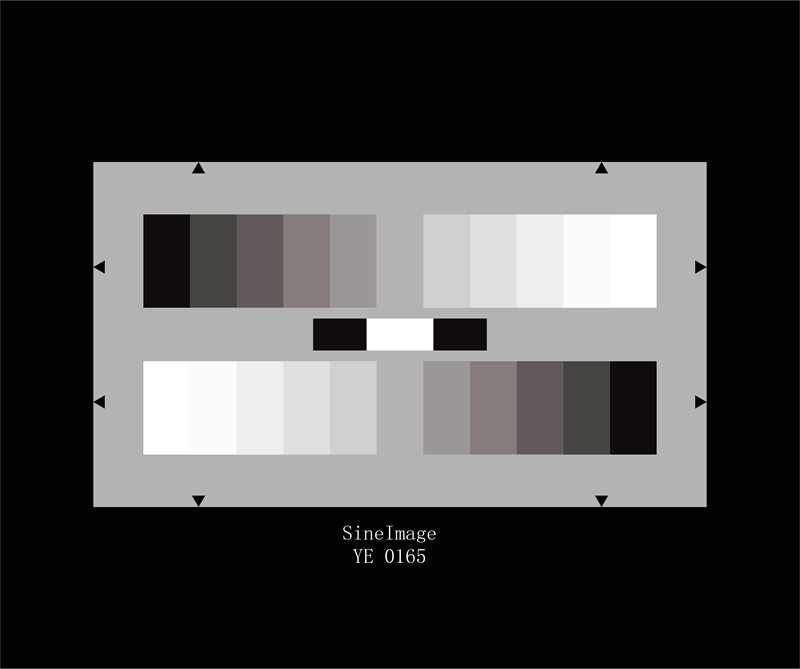

YE0165 предназначен для оценки воспроизведения полутона электронных камер 16:9. Две 11-ступенчатые противотоковые серые шкалы расположены на сером фоне (D ≈ 0,56), серая шкала соответствует рекомендации МСЭ BT.709.

Выходный сигнал оптимально гамма-корректированной камеры в соответствии с BT.709 генерирует два контртока, линейных шаговых сигнала.

Диапазон контраста серой шкалы составляет 40:1.

Значения 11-ступенчатой серой шкалы следующие:

Шаг Плотность Ремиссия в % Видеосигнал для BT.709 в % Видеосигнал для гаммы 0,45 в %
1 0.05 89 100 100
2 0.13 74 91 92
3 0.22 60 82 84
4 0.32 48 73 75
5 0.43 37 64 67
6 0.56 28 55 59
7 0.70 20 46 51
8 0.88 13 37 43
9 1.08 8 28 35
10 1.34 5 19 26
11 1.64* 2 11 19

* Процесс производства отражающих диаграмм позволяет максимальную плотность печати 1,64. Целевое значение для самого темного шага составляет 1,70. Поэтому расстояние последнего шага несколько отличается.

Два черных поля и белое поля расположены между серыми шкалами. Плотность черных полей в середине составляет D > 3 (ремиссия) < 0.1 %), the white field between has a density of 0.05 (remission 89.9%).
Рекомендуемое использование:

Регулируйте диафрагму, пока самый легкий патч не достигнет 100% видеосигнала на мониторе волновой формы. При оптимально скорректированной камере в соответствии с рекомендацией МСЭ BT.709 самое темное пятно достигнет уровня сигнала 10%.

При использовании этой диаграммы с гамма-коррекцией 0,45 уровень видеосигнала для каждого шага изменится, как указано в таблице выше.
