График тестирования сетки

Это График тестирования сетки Инструменты сертифицированы с
certify
1 Годы гарантии (Дополнительный период поддержки 3 годы)

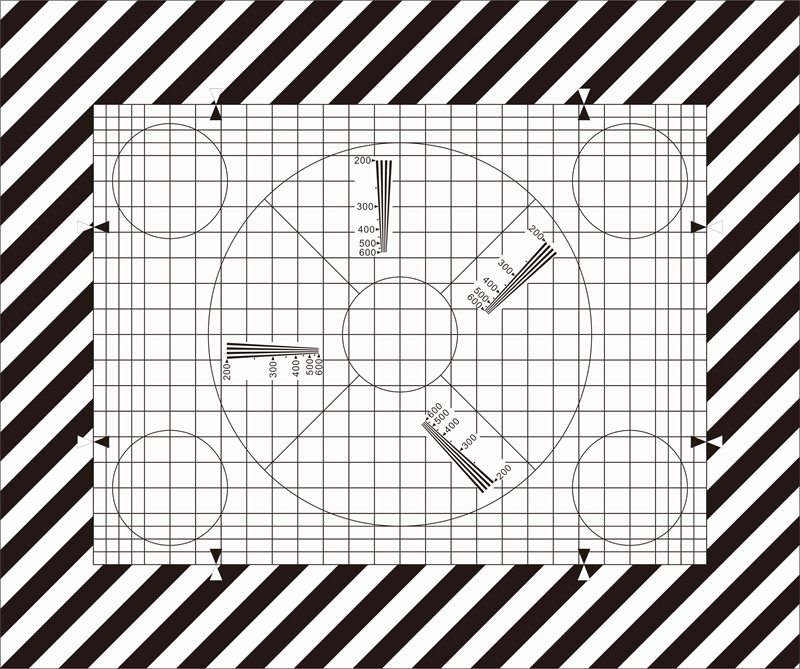

NJ-10-100A предназначен для эксплуатационной регулировки и управления телекамерами. Он состоит из кругов, позволяющих грубую визуальную оценку линейности сканирования, сеточных линий, служащих для корректировки регистрации, и клинов, служащих для оценки разрешения.

Структура сетки, состоящая из 23 горизонтальных и 35 вертикальных линий, расположена на белом фоне. Каждая из 3 линий разделяет 3 внешних ряда сетки в середине. Ширина линий сетки составляет 0,15% от ширины изображения. Большая круговая линия имеет диаметр 83 1/3% высоты изображения, 5 небольших круговых линий имеют диаметр 25% высоты изображения.

4 клина разрешения расположены в большом круге под углами 0°, 45°, 90° и 135°, соответствующими частотам сигнала 2-10 МГц. (Маркировка заканчивается на 8 МГц и 600 линий).

ИСПОЛЬЗОВАНИЕ

  • Испытательная схема предназначена для эксплуатационной регулировки и управления телекамерами.
  • Круги позволяют грубую визуальную оценку линейности сканирования.
  • Линии сетки служат цели корректировки регистрации.
  • Клины служат цели оценки резолюции.

Наши ценные клиенты

Часто задаваемые вопросы  Геометрические тестовые диаграммы

  1. Включите туманометр и проверьте, показывает ли экран прибора нормально и откликываются ли кнопки.

  2. Проверьте, что мощность батареи туманометра достаточна. Замените батарею или подключите внешний источник питания, если это необходимо.

  3. Подтвердите, что режим измерения прибора установлен правильно. Выберите соответствующую единицу измерения и диапазон на основе фактических потребностей.

Чтобы продлить срок службы туманометра, держите прибор без пыли и чистым, регулярно калибрируйте его и контролируйте стабильное сухое хранение. Чтобы получить лучшие результаты, избегайте того, чтобы оптика высохла, и оставляйте счетчики под солнечным светом. Для оптимальной производительности счетчик обслуживается профессионально один раз в год.

Неточное отображение цвета, несоответствие результатов и несоответствие ISO 3664 или ASTM D1729 могут возникнуть при наличии отклонений.

Колориметр достаточно при измерении аналогичных материалов или партий в стабильных условиях. Подходит для быстрых, недорогих цветовых проверок, где высокая точность не требуется. Быстрый контроль качества пластмасс, консистенция партий краски, классификация цвета продуктов питания (например, зрелость фруктов) и основные проверки печати.

Спектрофотометр рекомендуется, когда вам нужна профессиональная, максимальная точность цвета или при испытании материалов с переменными поверхностями, такими как глянцевые или текстурированные образцы. Как формулировка текстильных красителей, сопоставление косметических теней, калибровка цвета медицинских устройств, высококачественная печать (например, упаковка для предметов роскоши) и исследования спектрального характера материалов. Узнать больше Понимание спектрофотометрического измерения параметров


Световые кабины доступны в разных размерах. Типичная модель стола занимает площадь 0,5-1 м². Большие промышленные варианты занимают 2-4 м². Если у вас есть специальные требования, мы можем настроить продукт в соответствии с вашим размером


Колориметр против спектрофотометра для текстильного контроля качества

Для контроля качества текстиля спектрофотометр всегда является лучшим выбором вместо основного колориметра.

Основные причины

  1. Спектрофотометр захватывает полные спектральные данные, обрабатывает окрашенные ткани, печатный текстиль, пряжу, тканые и вязанные материалы с сложным цветом и текстурой.

  2. Поддерживает SCI / SCE, тест метамеризма, сравнение твердости и проверку последовательности цвета партии.

  3. Более высокая точность и лучшее соглашение между приборами, идеальное для заводского массового производства и утверждения цвета клиента.

  4. Основные колориметры показывают только простые данные о разнице цвета, легко влияющие на текстуру ткани, грубую поверхность и освещение, с плохой стабильностью для текстиля.

3nh Рекомендуемые модели

  • ТС7700 / ТС8560 : Высокая точность, идеально подходит для текстильной лаборатории QC, цветового сопоставления и входящего инспекции сырья.

  • NR60CP / НС800 : Эффективный вариант для ежедневной проверки цвета производственной линии.
