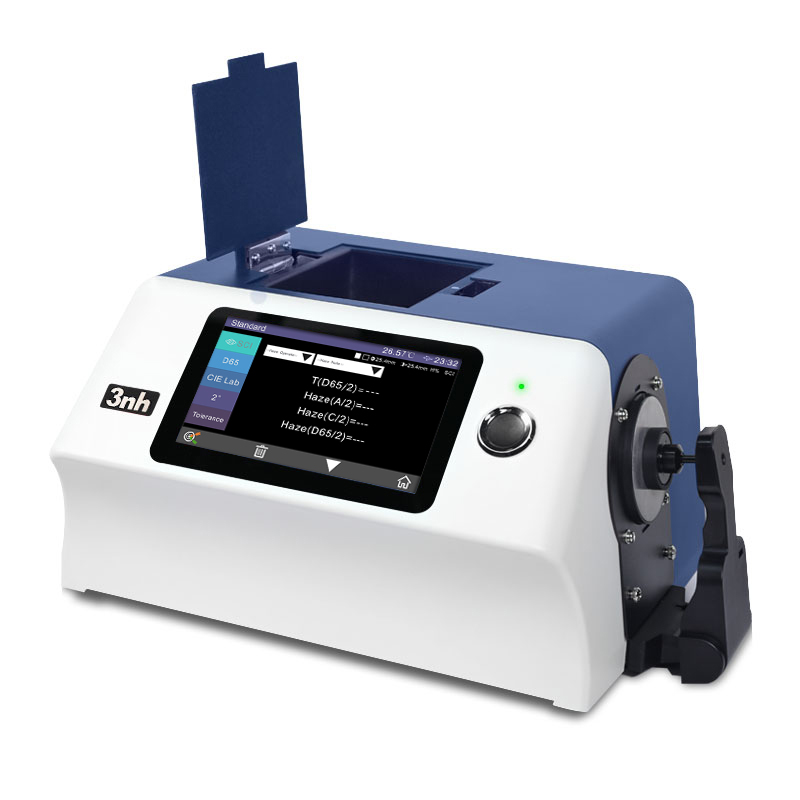

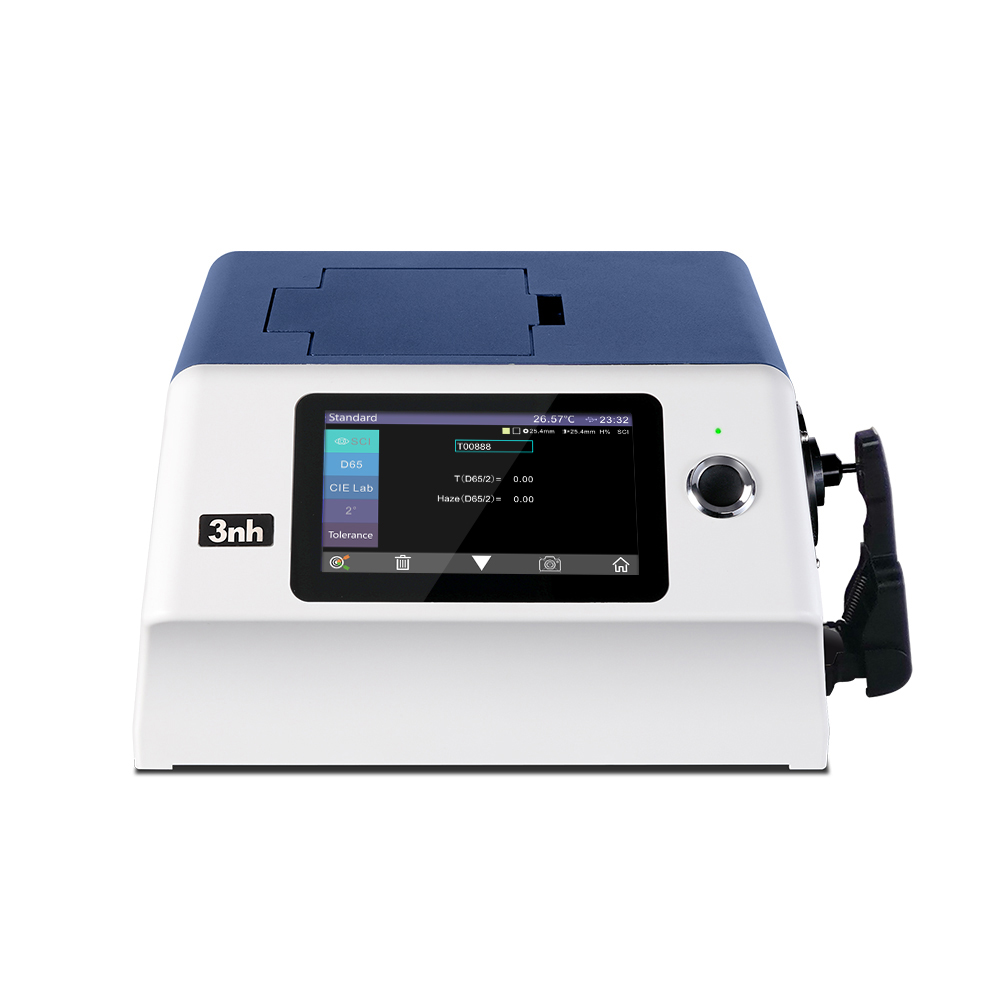

YS6002-M Benchtop Цветный измеритель тумана
YS6002-M настольный цветометр цветной туманности - это отечественный цветометр туманности, независимо разработанный 3nh с независимыми правами интеллектуальной собственности. Прибор соответствует геометрии передачи D/0 (диффузное освещение, 0° направление приема), определенной оптической структурой CIE 15 (он также может достичь приблизительной геометрической оптической структуры передачи 0/0 (параллельное освещение/0° направление приема).
Ключевые моменты

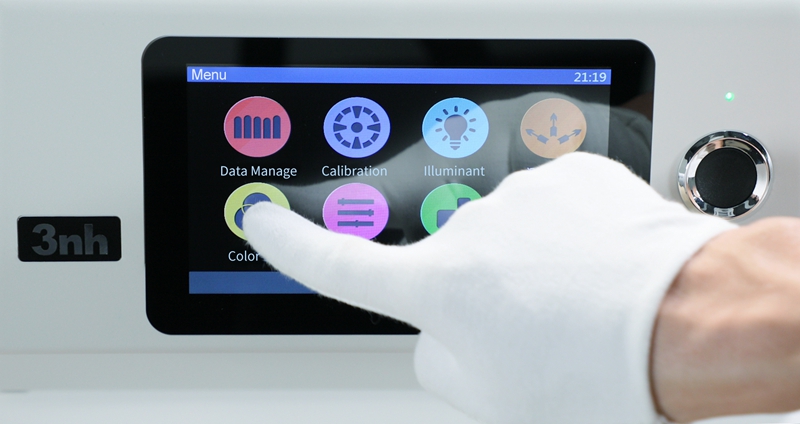

7-дюймовый TFT чистый цветный емкостный сенсорный экран; 20000 мест хранения; выглубленная решетка;

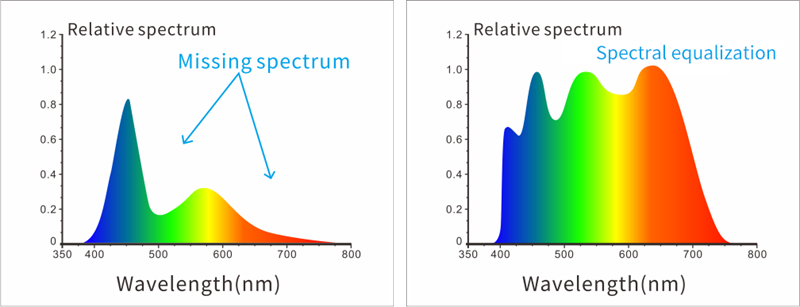

360-780 полноспектральный комбинированный светодиодный источник света
C/A/D65 туманность источника света (ASTM D1003/1044), пропускаемость, кобальтовая платина, индекс Гарднера

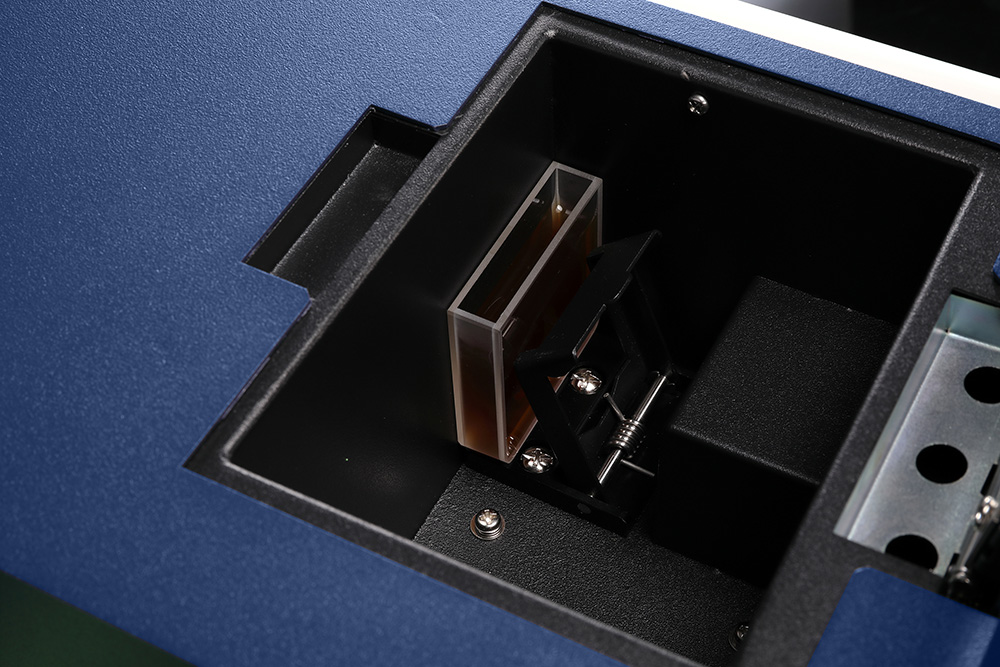

Отображение и Трансмиссия измерение образца

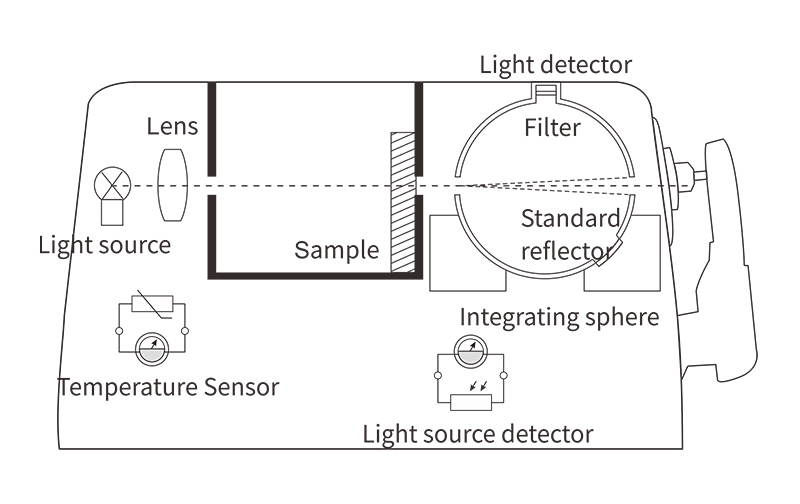

Независимый детектор источника света и датчик температуры
Два стандартных угла наблюдателя 2/10

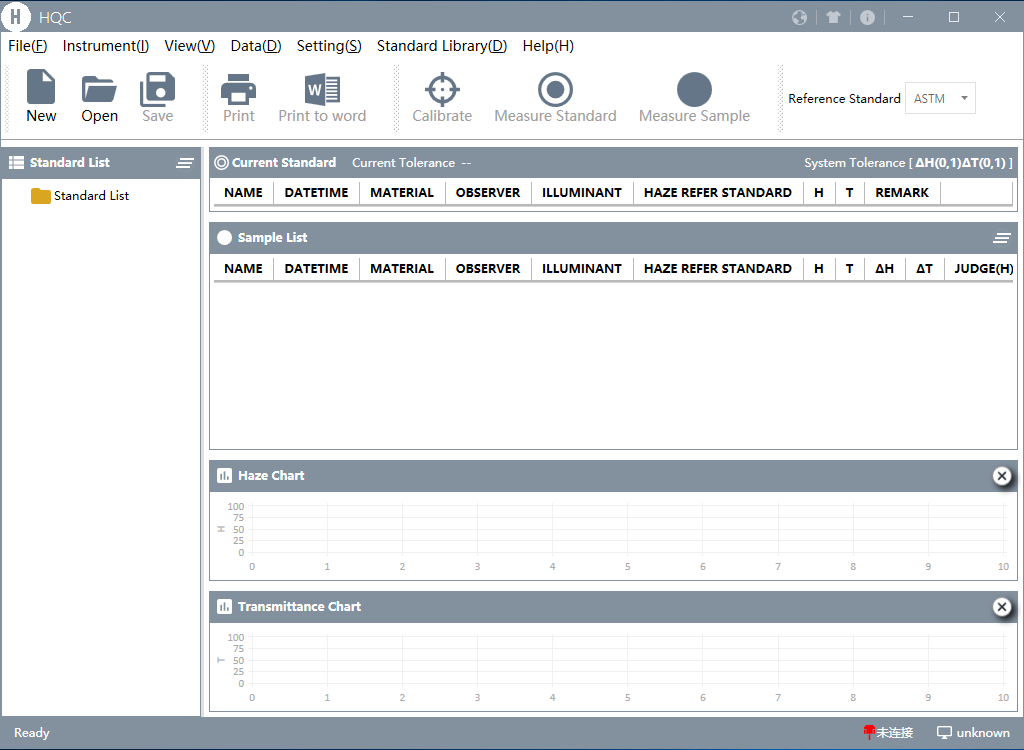

Программное обеспечение для управления цветами
YS6002-M настольный цветометр цветной туманности - это отечественный цветометр туманности, независимо разработанный 3nh с независимыми правами интеллектуальной собственности. Прибор соответствует геометрии передачи D/0 (диффузное освещение, 0° направление приема), определенной оптической структурой CIE 15 (он также может достичь приблизительной геометрической оптической структуры передачи 0/0 (параллельное освещение/0° направление приема). Инструмент' Источником освещения является 360-780 нм композитный полноспектральный светодиодный источник света (D65), а спектральный сбор с интервалом 10 нм достигается с помощью точной углущенной решетки и 256-пиксельного детектора CMOS. Точное испытание различных оптических показателей (туманность, пропускаемость, хроматичность, цветовая разница, желтость, белость, кобальтовый платиновый индекс, индекс Гарднера и т.д.) осуществляется в соответствии с промышленными стандартами. Он широко используется в измерении цвета фармакопеи национального стандарта, обработке стекла, обработке пластика, пленке, обработке дисплея, упаковочной промышленности, анализе жидких химических веществ и других отраслях для анализа тумана и тестирования пропускности. Он поддерживает измерение передачи следов.
Высокая конфигурация аппаратного обеспечения: 7-дюймовый TFT чистый цветный емкостный сенсорный экран; 20000 мест хранения; выглубленная решетка;








| Model | YS6002-M |
| Optical Geometry |
Transmittance:d/0 (diffuse illumination, 0°direction reception); similar to CIE15 standard 0/0(diffuse illumination, 0°direction reception); Confirms to the standard of ASTM D1003/1044, CIE No.15, GB/T 3978, GB2893, GB/T 18833, ASTM E308, DIN5033 Teil7 |
| Application | National standard pharmacopoeia color measurement, glass processing, plastic processing, film, display processing, packaging industry, liquid chemical analysis and other industries are widely used in haze analysis and transmittance testing, supporting trace transmission measurement |
| Intergrating Sphere Size | Φ154mm |
| Light Source | 360~780nm combined LED light source |
| Spectroscopic method | Concave-Grating |

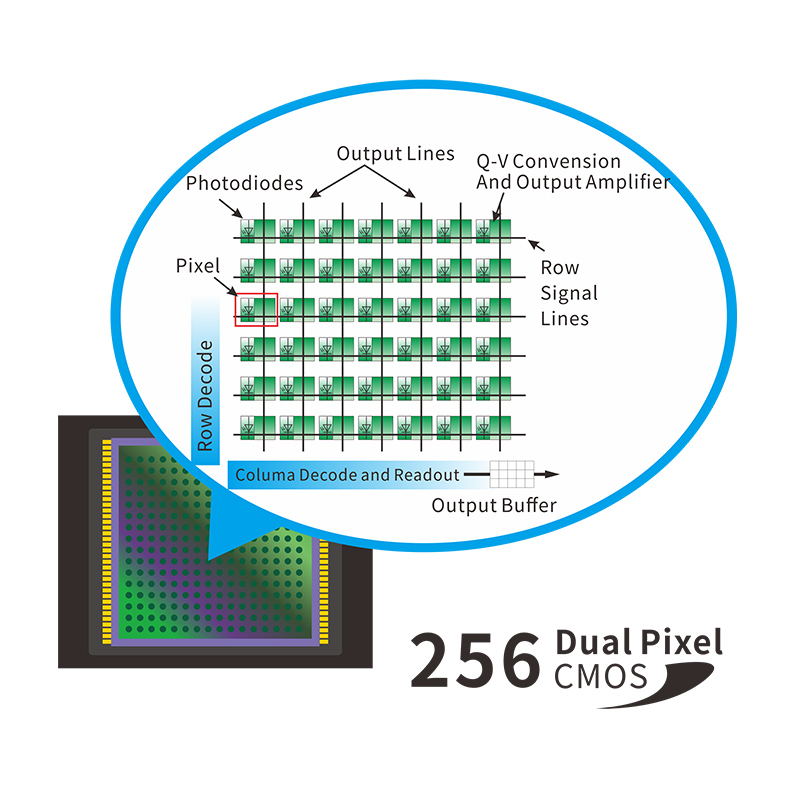

| Detector | 256 Image Element Double Array CMOS Image Sensor |
| Wavelength Range | 360~780nm |
| Wavelength Pitch | 10nm |
| Half Bandwidth | 10nm |
| Reflectance Range | 0~200% |
| Measurement Aperture | Transmittance: Φ25.4mm/Φ4mm |
| Color Spaces | CIE LAB,XYZ,Yxy,LCh,CIE LUV,Musell,s-RGB,HunterLab,βxy,DIN Lab99 |
| Color Difference Formulas | ΔE*ab,ΔE*uv,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00, DINΔE99,ΔE(Hunter) |
| Other Colorimetric Data |

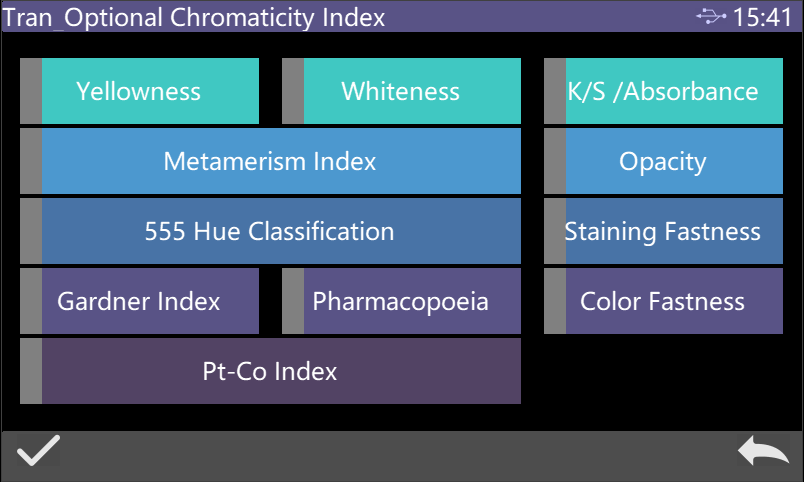

Haze (ASTM D1003/1044), Transmittance T, WI (ASTM E313, CIE/ISO, AATCC, Hunter), YI (ASTM D1925, ASTM 313), TI (ASTM E313, CIE/ISO), Metamerism index Mt, Staning fastness, Color fastness, Absorbance, APHA/Hazen/Pt-Co (Platinum Cobalt Index), Gardner Index, Saybolt (Sybert Index), ASTM D1500 color scale, Chinese Pharmacopoeia color |
| Observer Angle | 2°/10° |

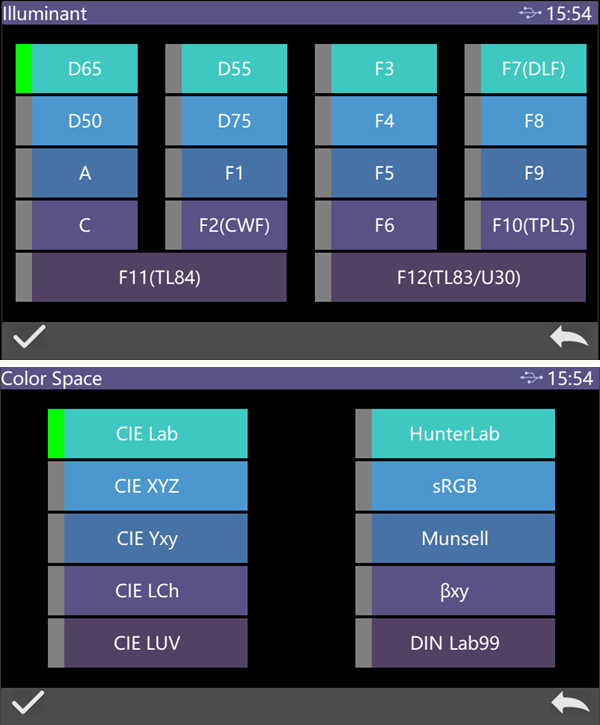

| Illuminant | D65,A,C,D50,D55,D75,F1,F2,F3,F4,F5,F6,F7,F8,F9,F10,F11,F12,CWF,DLF,TL83,TL84,TPL5,U30 |

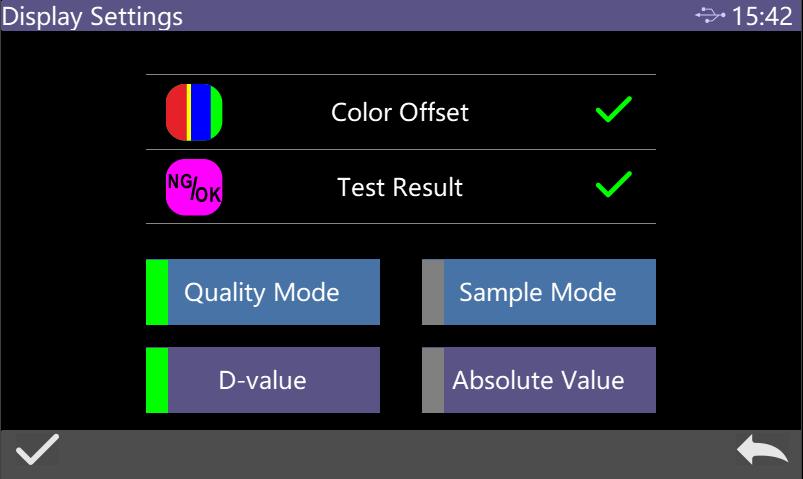

| Display Data | Spectral graph/data, sample chromaticity value, color difference value/graph, chromaticity graph, color simulation, pass/fail result, color offset |
| Measurement Time | About 1.5s |
| Repeatability |
Spectral transmittance: test transmission reference white standard deviation within 0.05% (400~700nm: within 0.04%): Chromaticity value: Φ25.4mm, ΔE*ab within 0.03 (After the instrument is warmed up and calibrated, the average value of 30 times of transmission reference white is measured at an interval of 5s) |
| Inter-instrument Agreement | Φ25.4mm, within ΔE*ab 0.2 (the average value measured by the original 5 standard transmission color plates) |
| Size | 370X300X200mm(L*W*H) |
| Weight | About 9.6kg |
| Power | DC 24V,3A Power Adapter |
| Illuminant Life Span | 5 years, more than 3,000,000 times measurement |
| Screen | 7-inch TFT Capacity Touch Screen Display |
| Interface | USB,Printing Port |
| Storage | Standard:5000; Sample:20000 |
| Language | Simplified Chinese, Traditional Chinese, English |
| Working Temperature | 0~40℃(32~104°F) |
| Storage Temperature | -20~50℃(-4~122°F) |
| Standard Accessory | Power adapter, manual, quality management software (download from official website), data cable, reflective whiteboard, reflective blackboard, transmission blackboard, 25.4mm aperture, transmission test fixture assembly, micro-hole (4mm) transmission test fixture assembly |
| Optional Accessory | Miniature- printer |
| Note | The specifications are subject to change without notice. |
Часто задаваемые вопросы YS6002-M измерители тумана
Смерители тумана используются в производстве и обеспечении качества в промышленности пластмасс, стекла, пленок и покрытий, где прозрачность и пример имеют важное значение.
Свет должен проецироваться через образец для измерения тумана, а затем оценить рассеянный свет с помощью интегрирующей сферы и датчиков. Процент тумана определяется рассеяющимся светом к общему передаваемому свету.
Измерение тумана может быть искажено царапинами на поверхности, пылью, температурой и светом.
Чтобы заботиться о туманомере, чтобы он длился дольше, убедитесь, что он чистится, регулярно перекалибрируется и хранится в сухом, свободном от пыли месте.
Выберите измеритель тумана, который коррелирует с вашими материалами, потребностями в точности и применимыми протоколами испытаний. Для лабораторной точности рекомендуется версия на скамельке; для быстрой полевой проверки подходит портативный измеритель тумана. Международные стандарты должны всегда соблюдаться.
