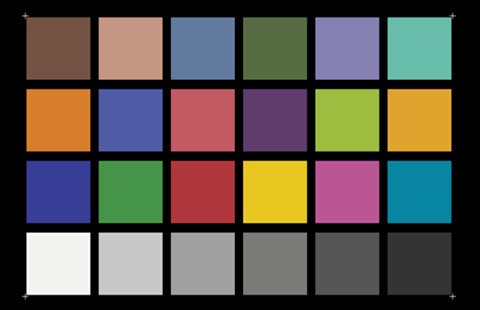

L'YE0188 è stato progettato nel rispetto del ben noto 'ColorChecker'. Utilizzato in fotografia, film e TV, il grafico è composto da 18 patch a colori e una scala di grigi a 6 gradini.

Utilizzare il grafico di renderizzazione dei colori ColorChecker

L’obiettivo finale di qualsiasi processo di fotografia, pubblicazione elettronica, stampa o televisione è quello di riprodurre tutti i colori perfettamente. Tuttavia, il rendimento del colore è una questione molto soggettiva.

Per aiutare a fare giudizi significativi sulla rendizione del colore, è necessario un standard di confronto totalmente non soggettivo. Il grafico ColorChecker fornisce lo standard necessario per confrontare, misurare e analizzare le differenze nella riproduzione del colore in vari processi.

Il ColorChecker è una serie di 24 quadrati colorati scientificamente preparati in una vasta gamma di colori. Molti di questi quadrati rappresentano oggetti naturali di particolare interesse, come la pelle umana, il fogliame e il cielo blu. Questi quadrati non sono solo dello stesso colore delle loro controparti, ma riflettono anche la luce allo stesso modo in tutte le parti dello spettro visibile. Grazie a questa caratteristica unica, i quadrati corrisponderanno ai colori degli oggetti naturali sotto qualsiasi illuminazione e con qualsiasi processo di riproduzione del colore.

Il grafico ColorChecker fornisce un modo semplice per riconoscere e valutare i molti fattori che possono influenzare la riproduzione del colore. Per valutare l'effetto della variazione di un dato fattore, basta confrontare l'immagine a colori del grafico come appare sulla fotografia, sull'immagine televisiva, sul monitor del computer o sul campione stampato - con il ColorChecker effettivo. Questo confronto può essere effettuato visivamente o attraverso misurazioni ottiche della densità.

Il ColorChecker è proporzionato in modo che i singoli quadrati siano abbastanza grandi da essere misurati con un densitometro. Molte variabili possono influenzare il tipo di luce riflessa dal ColorChecker. Questi includono la natura spettrale delle fonti di luce e degli oggetti vicini che possono riflettere la luce verso la carta o altrimenti influenzare l'illuminazione. Inoltre, gli obiettivi della fotocamera possono essere leggermente colorati, o possono raccogliere luce errata dall'esterno del ColorChecker. Il tipo di film, attrezzature, elaborazione e (nella riproduzione di arti grafiche) inchiostro di stampa possono altresì influenzare la riproduzione del colore. Anche l'aspetto stesso del ColorChecker e della sua copia immaginata possono essere influenzati dalle condizioni di visualizzazione.

Mentioneremo queste variabili in modo che quando si utilizza il ColorChecker, si sarà consapevoli di loro e prendere misure per controllarle. In questo modo, sarai in grado di sapere quali differenze nel rendering del colore possono essere attribuite a quali parti del tuo sistema. Chiaramente, potrebbe essere necessario effettuare una serie di test controllati per tenere conto delle variazioni involontarie nel processo.

Applicazioni suggerite

Fotografia

1. Fotografia il grafico ColorChecker utilizzando film di stampa a colori sotto due diversi tipi di illuminazione per produrre stampe a colori. Confrontare le immagini (o le densità di riflessione misurate delle aree corrispondenti sulle stampe) per valutare l'effetto del cambiamento dell'illuminazione. Ripetere il processo utilizzando diversi filtri.

2. Fai lo stesso come in # 1 sopra, ma usa due diversi tipi di film di trasparenza. Confronta visivamente le diapositive o utilizza un densitometro per confrontare le densità di trasmissione delle aree corrispondenti.

3. Fotografia il grafico ColorChecker utilizzando due diversi tipi di film a colori. Quindi confronta le diapositive o le stampe con il ColorChecker. Per il confronto critico, si dovrebbe utilizzare l'illuminazione standardizzata, come si trova nei prodotti di illuminazione X-Rite. Le diapositive devono essere visualizzate su un visualizzatore di trasparenza standard e le stampe devono essere illuminate da una fonte luminosa di 5000K. Le diapositive e le stampe possono anche essere confrontate utilizzando un densitometro.

Arti grafiche

1. Fare separazioni di colori e piastre del grafico ColorChecker. Stampa una copia inchiostro su carta del grafico ColorChecker. Confrontare la copia con il grafico originale in condizioni di visualizzazione standard o confrontare le densità di riflessione misurate utilizzando un densitometro.

2. Con queste informazioni, è ora possibile effettuare le regolazioni necessarie per la separazione dei colori e / o il processo di stampa.

Edizione elettronica

1. Fare una scansione del ColorChecker utilizzando le impostazioni predefinite del software di scansione. Aprire l'immagine scansionata nel software di modifica immagini o utilità di scansione, quindi misurare e registrare i valori RGB per ogni patch nell'immagine ColorChecker.

2. Confronta queste letture con quelle di un file TIFF digitale “puro” del ColorChecker o dalla tabella sottostante. Calcolare e registrare le differenze.

3. Con queste informazioni, è possibile creare un profilo di caratterizzazione nel software di modifica immagini o nel software di utilità di scansione. Questo può essere utilizzato per regolare tutte le scansioni future per compensare le caratteristiche del vostro scanner.

televisione

1. Incadra il grafico ColorChecker con una videocamera e regola diversi monitor di controllo per visualizzare il grafico in modo identico.

2. Visualizzare il grafico ColorChecker con diverse videocamere (assicurandosi che l'illuminazione sia sempre la stessa). Visualizza le immagini sui monitor bilanciati e regola le telecamere in modo che tutti i monitor corrispondano il più vicino possibile. Le differenze residue nel rendering del colore verranno visualizzate sui monitor.

Dati tecnici

I nomi e le specifiche dei colori sono riportati nella tabella seguente. Le notazioni Munsell (che descrivono il colore in termini di tonalità, valore e croma) sono ampiamente utilizzate da artisti, designer e tecnici del colore. I nomi ISCC-NBS sono designati secondo un metodo stabilito dall'Inter-Society Color Council e dal National Bureau of Standards degli Stati Uniti. I nomi assegnati sono o nomi di oggetti naturali simulati spettralmente, nomi di primarie additive (rosso, verde e blu) e primarie sottrattive (ciano, magenta e giallo), nomi Munsell (per la serie grigia) o nomi abbreviati ISCC-NBS. Una descrizione tecnica più approfondita del grafico può essere trovata nell'articolo "A Color Rendition Chart" di C. S. McCamy, H. Marcus e J. G. Davidson, Journal of Applied Photographic Engineering, Summer Issue 1976, Vol. 2, No. 3, pg. 95-99.

Nota: L'utente deve prestare attenzione ad evitare di toccare i quadrati colorati del grafico ColorChecker con dita o oggetti che potrebbero danneggiare o sporcare i colori. Evitare di esporre il grafico ColorChecker alla luce, eccetto quando è in uso. Evitare inoltre di esporlo ad alte temperature, alta umidità e fumi chimici. A seconda dell'uso, si consiglia di sostituire il grafico ColorChecker ogni due anni per garantire una corretta identificazione del colore.
